Группа трубопроводов охлаждающей жидкости d24b-000-52+c

← Трубопроводы водяные s00008149+02 Группа топливопроводов d26-000-79+b →

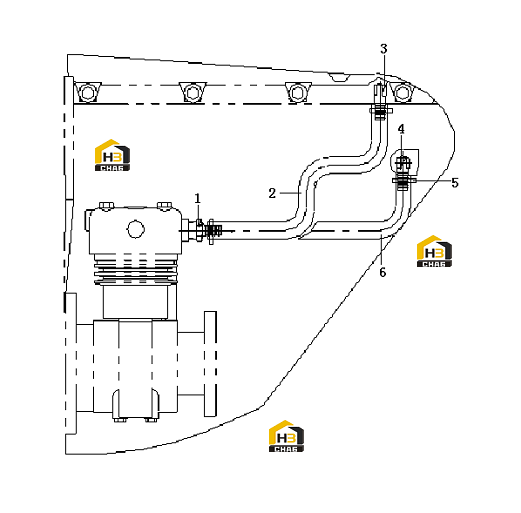

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nipple

Каталожный номер:4110001126102

Комплект:2

Примечание:D24B-106-50+C

№ на схеме:2

Наименование:Hose

Каталожный номер:4110001126103

Комплект:1

Примечание:S00000035+02

№ на схеме:3

Наименование:Elbow nipple

Каталожный номер:4110001126104

Комплект:1

Примечание:D24B-104-51+B

№ на схеме:4

Наименование:Elbow nipple

Каталожный номер:4110001126105

Комплект:1

Примечание:D24B-104-50+C

№ на схеме:5

Наименование:Clamp

Каталожный номер:4110000696106

Комплект:4

Примечание:B00001563

№ на схеме:6

Наименование:Hose

Каталожный номер:4110001126106

Комплект:1

Примечание:S00000038+02
