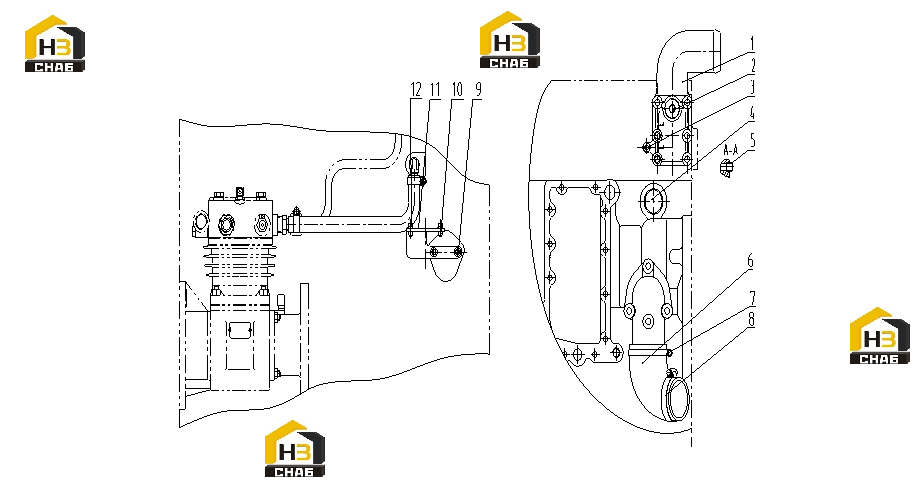

Трубопроводы водяные s00008149+02
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001126099
Комплект:1
Примечание:D24A-110-32+A
№ на схеме:2
Каталожный номер:4110000997173
Комплект:1
Примечание:(Z1/2)D02A-164-01+B
№ на схеме:3
Каталожный номер:4110001386041
Комплект:1
Примечание:(Z1/4)D00-174-01+A
№ на схеме:4
Каталожный номер:4110000036265
Комплект:1
Примечание:（φ35）D04-167-01A+A
№ на схеме:8
Каталожный номер:4110000036071
Комплект:1
Примечание:Q/SC1092-60 B00001535
№ на схеме:9
Каталожный номер:4110000036106
Комплект:2
Примечание:Q/SC622-M8*25 B00002137
№ на схеме:11
Каталожный номер:4110001126101
Комплект:1
Примечание:D24A-112-51+A
№ на схеме:12
Каталожный номер:4110000036109
Комплект:4
Примечание:Q/SC622-M8*30-ZN.D B00002141
