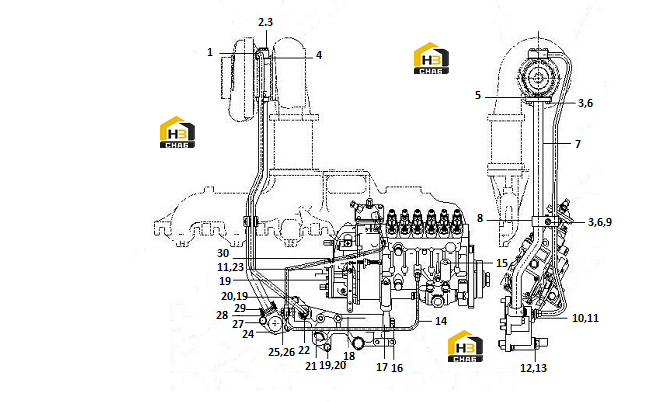

Турбокомпрессор с комплектующими c19bz-19bz601+c
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000907132
Комплект:1
Примечание:C19BB-19BB626+B
№ на схеме:2
Каталожный номер:4110000907133
Комплект:2
Примечание:GB/T5783-M8*30 B00000638
№ на схеме:3
Каталожный номер:4110000907105
Комплект:6
Примечание:GB/T97.1-8-200HV-Y B00001299
№ на схеме:4
Каталожный номер:4110000565101
Комплект:1
Примечание:C19BL-8H9788+B
№ на схеме:5
Каталожный номер:4110000907135
Комплект:1
Примечание:C19BL-19BL020+A
№ на схеме:7
Каталожный номер:4110000907136
Комплект:1
Примечание:C19BB-19BB602+B
№ на схеме:8
Каталожный номер:4110000186477
Комплект:2
Примечание:C19BL-6N6033+A
№ на схеме:9
Каталожный номер:4110000907137
Комплект:1
Примечание:GB/T6170-M8-10-Y B00000792
№ на схеме:10
Каталожный номер:4110000565001
Комплект:1
Примечание:37°45°U511B-M8M0505+A
№ на схеме:11
Каталожный номер:4110000186473
Комплект:2
Примечание:U641A-3K0360+A
№ на схеме:14
Каталожный номер:4110000907138
Комплект:1
Примечание:C19BB-19BB611+A
№ на схеме:15
Каталожный номер:4110000036093
Комплект:2
Примечание:Q/SC622-M10*80-10.9 B00002031
№ на схеме:16
Каталожный номер:4110000907139
Комплект:2
Примечание:Q/SC622-M10*45-10.9 B00002061
№ на схеме:17
Каталожный номер:4110000565201
Комплект:1
Примечание:C19BL-19BL602+A
№ на схеме:18
Каталожный номер:4110000565202
Комплект:1
Примечание:C19BL-19BL601+A
№ на схеме:19
Каталожный номер:4110000907060
Комплект:3
Примечание:GB/T5783-M10*30-10.9 B00000510
№ на схеме:21
Каталожный номер:4110000186479
Комплект:2
Примечание:U641A-8M5248+A
№ на схеме:22
Каталожный номер:4110000186480
Комплект:1
Примечание:U641A-8M5253+A
№ на схеме:23
Каталожный номер:4110000565086
Комплект:1
Примечание:C19BL-M19BL205 A
№ на схеме:24
Каталожный номер:4110000565021
Комплект:1
Примечание:C02BL-4M6480+B
№ на схеме:27
Каталожный номер:4110000907155
Комплект:1
Примечание:GB/T5782-M16*60-10.9 B00000402
№ на схеме:28
Каталожный номер:4110000186483
Комплект:1
Примечание:U641A-9M4849+A
№ на схеме:29
Каталожный номер:4110000186481
Комплект:1
Примечание:C19BL-8N1149+A
№ на схеме:30
Каталожный номер:4110000907186
Комплект:1
Примечание:C19BB-19BB613+A
