Узел водопроводной трубы 24cz306

Узел водопроводной трубы 24cz306

← Шланг охлаждающий m2w6779 Топливопровод 26az601 →

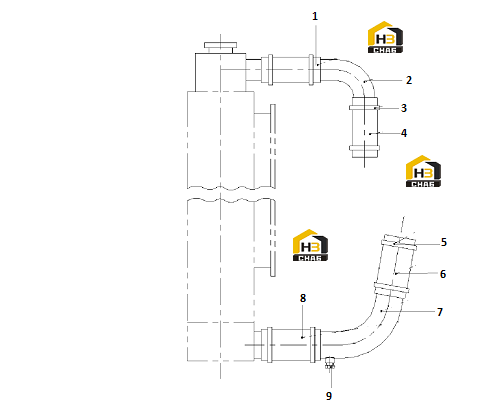

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:4110001005344
Комплект:1
Примечание:Q/SC646-51×100
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:4110001005345
Комплект:1
Примечание:24CL060
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:4110001003051
Комплект:4
Примечание:Q/SC1302-52～76
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:4110001005346
Комплект:1
Примечание:Q/SC646-64×150
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:4190000536428
Комплект:4
Примечание:Q/SC1302-60~83
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:4110001005346
Комплект:1
Примечание:Q/SC646-64×150
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:4110001005347
Комплект:1
Примечание:24CB024
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:4110001005348
Комплект:1
Примечание:Q/SC646-64×125
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:4110001005349
Комплект:1
Примечание:5M6213
