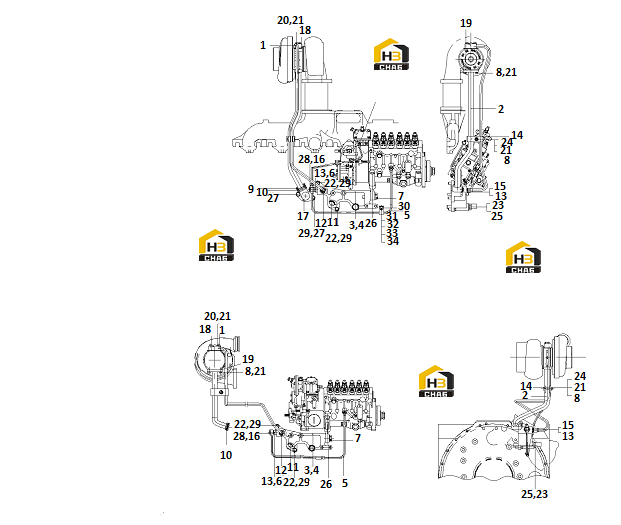

Турбокомпрессор с комплектующими 19bz301
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:7
Каталожный номер:4110001005296
Комплект:2
Примечание:Q/SC622-M12×45-10.9
№ на схеме:8
Каталожный номер:4110001005122
Комплект:3
Примечание:GB/T5783-M8×25-10.9
№ на схеме:10
Каталожный номер:4110001005298
Комплект:1
Примечание:9M4849(23.16×5.33)
№ на схеме:11
Каталожный номер:4110001005299
Комплект:2
Примечание:8M5248(28.17×3.53)
№ на схеме:12
Каталожный номер:4110001005300
Комплект:1
Примечание:8M5253(18.72×2.62)
№ на схеме:13
Каталожный номер:4110001005301
Комплект:2
Примечание:3K0360(16.36×2.21)
№ на схеме:16
Каталожный номер:4110001003046
Комплект:1
Примечание:Q/SC642.1-01-M10×1
№ на схеме:20
Каталожный номер:4110001005307
Комплект:2
Примечание:GB/T5783-M8×30-10.9
№ на схеме:21
Каталожный номер:4110001005261
Комплект:6
Примечание:GB/T97.1-8-200HV-Y
№ на схеме:22
Каталожный номер:4110000186735
Комплект:2
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:23
Каталожный номер:4110001005308
Комплект:1
Примечание:GB/T5782-M16×100-10.9
№ на схеме:24
Каталожный номер:4110001005309
Комплект:1
Примечание:GB/T6170-M8-10-Y
№ на схеме:25
Каталожный номер:4110001005075
Комплект:1
Примечание:GB/T97.1-16-200HV-Y
№ на схеме:26
Каталожный номер:4110001005310
Комплект:2
Примечание:Q/SC622-M10×80-10.9
№ на схеме:27
Каталожный номер:4110001005311
Комплект:1
Примечание:GB/T5782-M10×60-10.9
№ на схеме:29
Каталожный номер:4110001005119
Комплект:3
Примечание:GB/T5783-M10×30-10.9
№ на схеме:31
Каталожный номер:4110001005314
Комплект:1
Примечание:GB/T5783-M5×16
№ на схеме:32
Каталожный номер:4110001005315
Комплект:1
Примечание:GB/T93-5
