Воздухозаборник в сборе

Воздухозаборник в сборе

← Генератор в сборе Система впуска и выпуска воздуха →

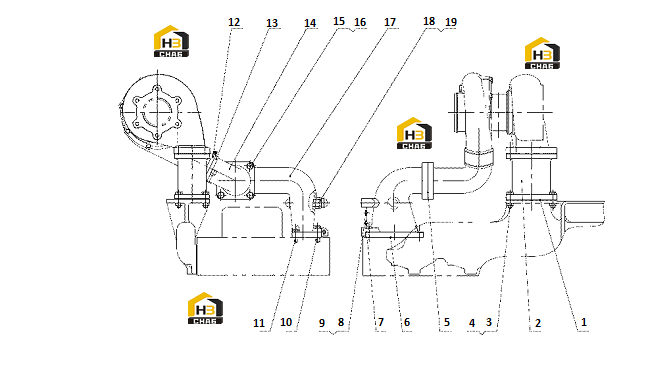

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Gasket
Каталожный номер:4110001005170
Комплект:1
Примечание:M1S4295
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:4110001005167
Комплект:1
Примечание:M8N8196
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:4110001005174
Комплект:4
Примечание:M7L3195
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:4110001005175
Комплект:4
Примечание:M2N2766
0 ₽
шт
№ на схеме:5
Наименование:Gasket
Каталожный номер:4110001005173
Комплект:1
Примечание:M1H7666
0 ₽
шт
№ на схеме:6
Наименование:Gasket
Каталожный номер:4110001005168
Комплект:1
Примечание:12AL605
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:4110001005169
Комплект:1
Примечание:M5M6214
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:4190000536434
Комплект:1
Примечание:B00001724
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:4110000186739
Комплект:1
Примечание:B00001814
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4110000565119
Комплект:2
Примечание:B00002004
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4110000565118
Комплект:2
Примечание:B00001999
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:4110000186443
Комплект:2
Примечание:B00001579
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:4110001005166
Комплект:1
Примечание:12AL602
0 ₽
шт
№ на схеме:14
Наименование:Pipe
Каталожный номер:4110001005164
Комплект:1
Примечание:12AL302
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4110000907060
Комплект:4
Примечание:GB/T5783-M10*30-10.9 B00000510
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:4110001002015
Комплект:4
Примечание:B00001275
0 ₽
шт
№ на схеме:17
Наименование:Pipe
Каталожный номер:4110001005165
Комплект:1
Примечание:12AL301
0 ₽
шт
№ на схеме:18
Наименование:Plug
Каталожный номер:4110000997069
Комплект:1
Примечание:Q/SC587.1-M20*1.5-B00001729
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4110000454006
Комплект:1
Примечание:B00001550
