Узел водопроводной трубы

Узел водопроводной трубы

← Шланг охлаждающий Крепление двигателя в сборе →

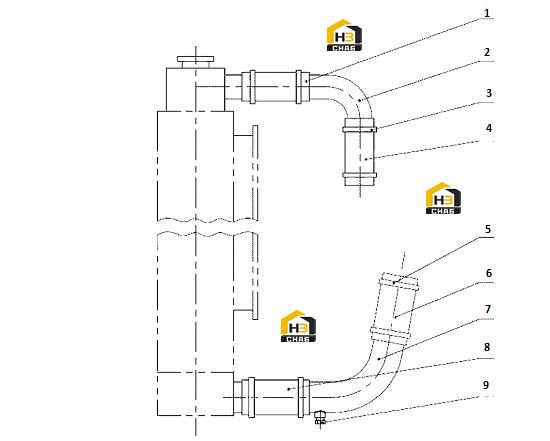

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:4110000186446
Комплект:1
Примечание:B00002405
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:4110001005345
Комплект:1
Примечание:24CL060
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:4190000536427
Комплект:4
Примечание:B00001575
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:4110000186441
Комплект:1
Примечание:B00002409
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:4110000186443
Комплект:4
Примечание:B00001579
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:4110001005347
Комплект:1
Примечание:24CB024
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:4190000536445
Комплект:1
Примечание:B00002441
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:4110001005349
Комплект:1
Примечание:5M6213
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:4110000186446
Комплект:1
Примечание:B00002405
