Трубопровод

Трубопровод

← Компрессор воздушный в сборе Крышка маслозаливной горловины →

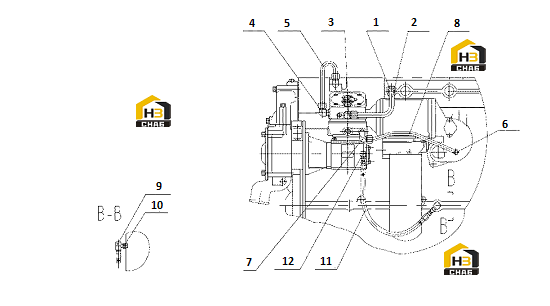

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nipple
Каталожный номер:4110001005398
Комплект:1
Примечание:47BL008
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:4110001005399
Комплект:1
Примечание:47BB003
0 ₽
шт
№ на схеме:3
Наименование:Nipple
Каталожный номер:4110001005400
Комплект:1
Примечание:47BL007
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:4110001005401
Комплект:2
Примечание:47BL005
0 ₽
шт
№ на схеме:5
Наименование:Tube
Каталожный номер:4110001005402
Комплект:1
Примечание:47BB002
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:4110001005403
Комплект:1
Примечание:47BL011
0 ₽
шт
№ на схеме:7
Наименование:Nipple
Каталожный номер:4110001005404
Комплект:1
Примечание:47BL010
0 ₽
шт
№ на схеме:8
Наименование:Tube
Каталожный номер:4110001005405
Комплект:1
Примечание:47BB004
0 ₽
шт
№ на схеме:9
Наименование:Nipple
Каталожный номер:4110001005406
Комплект:1
Примечание:37° 90° M6K1972
0 ₽
шт
№ на схеме:10
Наименование:Nipple
Каталожный номер:4110001005407
Комплект:1
Примечание:3B7764
0 ₽
шт
№ на схеме:11
Наименование:Hose assembly
Каталожный номер:4110001005408
Комплект:1
Примечание:M9N3040
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:4110001005409
Комплект:1
Примечание:37° 90° M2N1287
