Радиатор масляный в сборе

Радиатор масляный в сборе

← Защита вентилятора Узел масляной трубы →

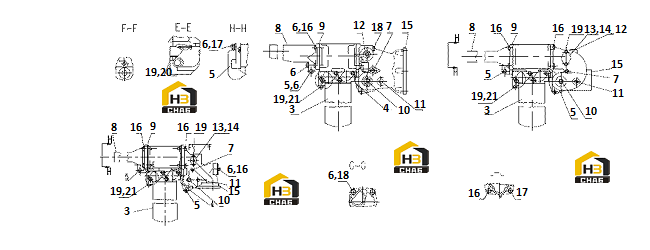

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Oil cooler
Каталожный номер:4110001005243
Комплект:1
Примечание:M7N0165
0 ₽
шт
№ на схеме:2
Наименование:Seat
Каталожный номер:4110001005244
Комплект:1
Примечание:M8N4457
0 ₽
шт
№ на схеме:3
Наименование:Oil filter
Каталожный номер:4110001003039
Комплект:1
Примечание:2P4004
0 ₽
шт
№ на схеме:4
Наименование:Gasket
Каталожный номер:4110001005245
Комплект:1
Примечание:M2W4561
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:4011000907
Комплект:1
Примечание:B00000513
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4110001002015
Комплект:6
Примечание:B00001275
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:4011000893
Комплект:1
Примечание:B00000492
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:4110001005247
Комплект:1
Примечание:2W5240
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:4110001005248
Комплект:2
Примечание:M5S6051
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:4190000536538
Комплект:1
Примечание:U561C-1B5174
0 ₽
шт
№ на схеме:11
Наименование:Plug
Каталожный номер:4110001005251
Комплект:1
Примечание:M3J5390
0 ₽
шт
№ на схеме:12
Наименование:Plug
Каталожный номер:4190000536540
Комплект:1
Примечание:U561C-3B0551
0 ₽
шт
№ на схеме:13
Наименование:Cover plate
Каталожный номер:4110001005253
Комплект:1
Примечание:M4N3840
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:4110001005254
Комплект:1
Примечание:M4N3841
0 ₽
шт
№ на схеме:15
Наименование:End cover
Каталожный номер:4110001005255
Комплект:1
Примечание:M6N0122
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:4011000892
Комплект:3
Примечание:B00000484
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4110000565243
Комплект:1
Примечание:B00001474
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:4110001005260
Комплект:1
Примечание:18AL603
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4110000907105
Комплект:6
Примечание:GB/T97.1-8-200HV-Y B00001299
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4110001005262
Комплект:6
Примечание:18AL602
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:4110000907128
Комплект:1
Примечание:GB/T5782-M10*40-10.9 B00000390
