Крышка корпуса редуктора

Крышка корпуса редуктора

← Блок цилиндров в сборе Корпус маховика в сборе →

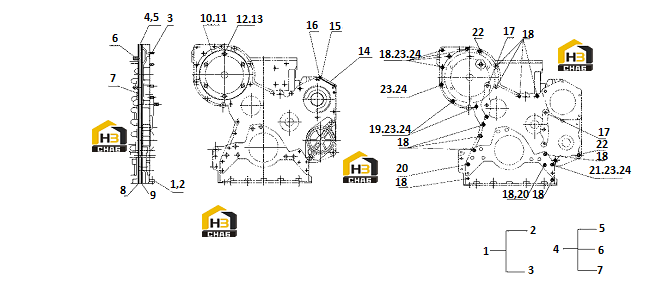

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Timing gear casing
Каталожный номер:4110001005418
Комплект:1
Примечание:M6I0923
0 ₽
шт
№ на схеме:2
Наименование:Timing gear casing
Каталожный номер:4110001005419
Комплект:1
Примечание:M4P9863
0 ₽
шт
№ на схеме:3
Наименование:Stud
Каталожный номер:4110001005420
Комплект:6
Примечание:M9X2485
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:4110001005421
Комплект:1
Примечание:82AB601
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:4110001005422
Комплект:1
Примечание:M1W7110
0 ₽
шт
№ на схеме:6
Наименование:Stud
Каталожный номер:4110001005423
Комплект:3
Примечание:82AL601
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:4110001005169
Комплект:1
Примечание:M5M6214
0 ₽
шт
№ на схеме:8
Наименование:Gasket
Каталожный номер:4110001005424
Комплект:1
Примечание:8N0110
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:4110001005425
Комплект:1
Примечание:1W3900
0 ₽
шт
№ на схеме:10
Наименование:Cover plate
Каталожный номер:4110001005426
Комплект:1
Примечание:M9N5769
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:4110001005427
Комплект:1
Примечание:6N7887
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:4013000243
Комплект:6
Примечание:B00000797
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4110001005428
Комплект:6
Примечание:82BL601
0 ₽
шт
№ на схеме:14
Наименование:Cover plate
Каталожный номер:4110001005429
Комплект:1
Примечание:4N4526
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011000906
Комплект:2
Примечание:B00000503
0 ₽
шт
№ на схеме:16
Наименование:Gasket
Каталожный номер:4110001005430
Комплект:1
Примечание:2P2720
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4011000906
Комплект:6
Примечание:B00000503
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:4110000907155
Комплект:15
Примечание:GB/T5782-M16*60-10.9 B00000402
0 ₽
шт
№ на схеме:19
Наименование:Screw
Каталожный номер:4110000907155
Комплект:2
Примечание:GB/T5782-M16*60-10.9 B00000402
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4110000907155
Комплект:2
Примечание:GB/T5782-M16*60-10.9 B00000402
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:4110000907155
Комплект:1
Примечание:GB/T5782-M16*60-10.9 B00000402
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:4011000624
Комплект:2
Примечание:B00000397
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:4110001002015
Комплект:11
Примечание:B00001275
0 ₽
шт
№ на схеме:24
Наименование:Nut
Каталожный номер:4013000241
Комплект:8
Примечание:B00000766
