Топливопровод в сборе

← Топливопровод Кран топливный в сборе →

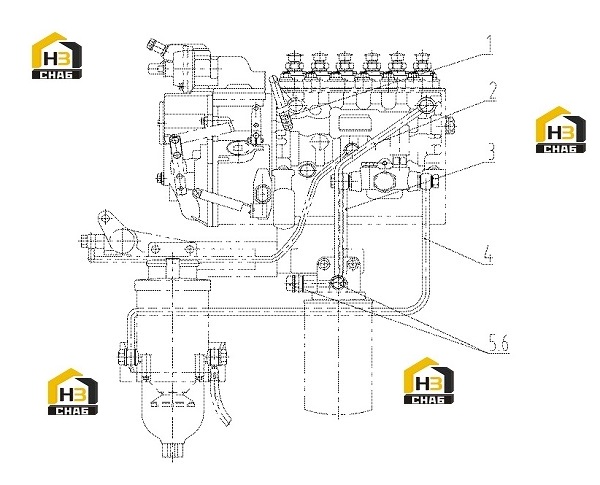

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube

Каталожный номер:4110000186538

Комплект:1

Примечание:C26BB-26BB204+B

№ на схеме:2

Наименование:Tube

Каталожный номер:4110000186537

Комплект:1

Примечание:C26BB-26BB201+A

№ на схеме:3

Наименование:Hose assembly

Каталожный номер:4110000186536

Комплект:1

Примечание:C26BB-26BB203+A

№ на схеме:4

Наименование:Fuel pipe

Каталожный номер:4110000907144

Комплект:1

Примечание:C26BB-26BB305+A

№ на схеме:5

Наименование:Gasket

Каталожный номер:4110000186539

Комплект:4

Примечание:B00001546

№ на схеме:6

Наименование:Bolt

Каталожный номер:4110000036117

Комплект:2

Примечание:Q/SC642.1-01-M12*1.25:
