Трубопровод

Трубопровод

← Термостат в сборе Патрубок радиатора →

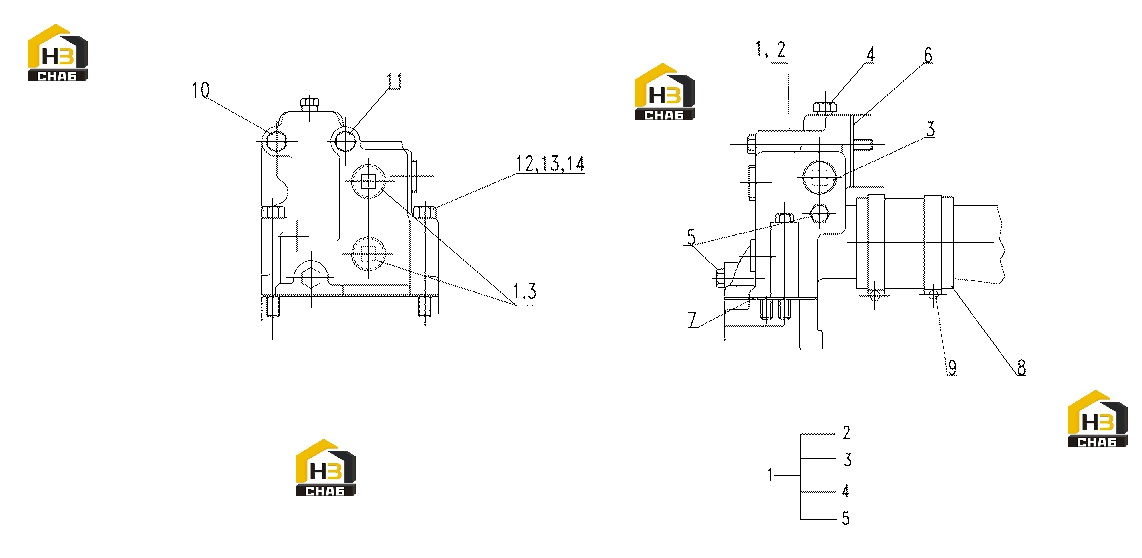

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:4110001005337
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:4110001005338
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plug
Каталожный номер:4110001005339
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug
Каталожный номер:4110001005251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug
Каталожный номер:4110001005070
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:4110000565192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gasket
Каталожный номер:4110000565036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:4110001005342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:4190000536427
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:4011000624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4011000885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:4011000884
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:4110001002015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:4110000565009
Комплект:2
Примечание:
