Привод вентилятора

Привод вентилятора

← Группа масляных насосов двигателя (двухсекционный редуктор) Шкив вентилятора →

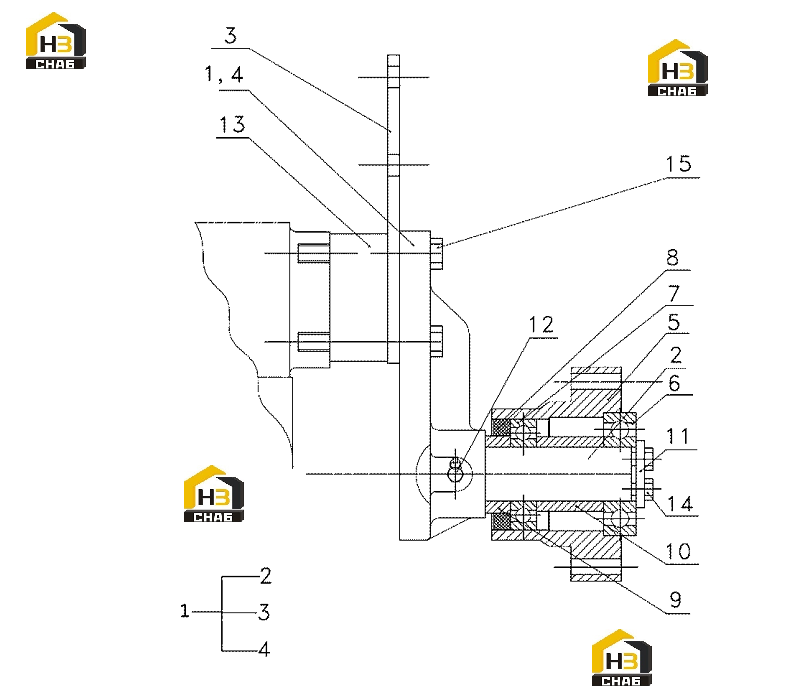

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:4110001005224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shaft
Каталожный номер:4110001005225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:4110001005226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:4110000907120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flange
Каталожный номер:4110000565050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bearing
Каталожный номер:4110000186263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bearing
Каталожный номер:4110000186262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring
Каталожный номер:4110000907121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer
Каталожный номер:4110000186258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:4110000186759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4110001005230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cup
Каталожный номер:4110000186766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:4110001005232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:4011000888
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:4011000904
Комплект:2
Примечание:
