Группа топливопроводов

Группа топливопроводов

← Топливопроводы высокого давления Кронштейн двигателя в сборе →

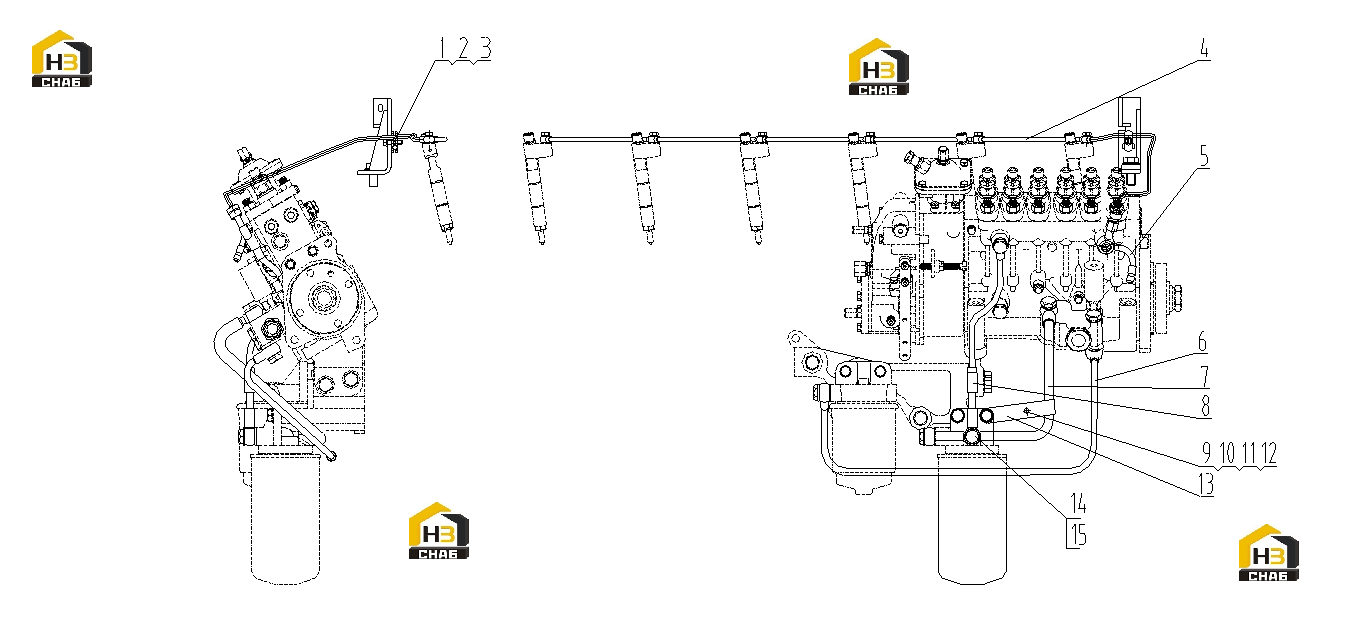

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:4110001005357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:4110001005355
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clip
Каталожный номер:4110001005356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fuel pipe
Каталожный номер:4110001005382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:4110001005383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose assembly
Каталожный номер:4110002440016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:4110002440017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tube
Каталожный номер:4110002440018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:4110000186496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:4110001005505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4110000997039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4110000186502
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:4110002440019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:4110000036117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:4110000186539
Комплект:4
Примечание:
