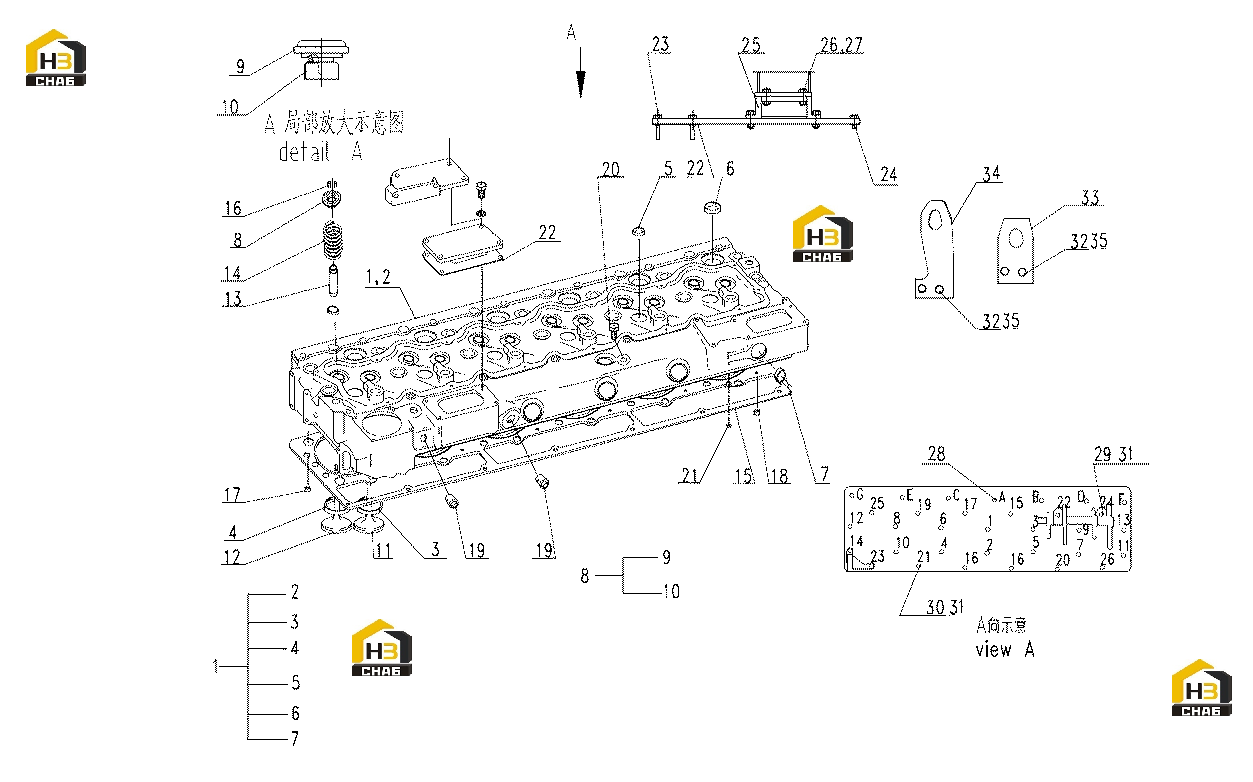

Головка блока цилиндров

← Щуп в сборе Группа поршней и шатунов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:4110001005055

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder head

Каталожный номер:4110001005056

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seat

Каталожный номер:4110001005057

Комплект:6

Примечание:

№ на схеме:4

Наименование:Seat

Каталожный номер:4110001005058

Комплект:6

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:4110000565268

Комплект:6

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:4110000907034

Комплект:13

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:4110000907035

Комплект:7

Примечание:

№ на схеме:8

Наименование:Seat

Каталожный номер:4110000186102

Комплект:12

Примечание:

№ на схеме:9

Наименование:Spring seat

Каталожный номер:4110001003005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:4110000907037

Комплект:1

Примечание:

№ на схеме:11

Наименование:Inlet valve

Каталожный номер:4110001005062

Комплект:6

Примечание:

№ на схеме:12

Наименование:Exhaust valve

Каталожный номер:4110001005063

Комплект:6

Примечание:

№ на схеме:13

Наименование:Valve guide

Каталожный номер:4110001005064

Комплект:12

Примечание:

№ на схеме:14

Наименование:Valve spring

Каталожный номер:4110001005065

Комплект:12

Примечание:

№ на схеме:15

Наименование:Gasket

Каталожный номер:4110000186108

Комплект:1

Примечание:

№ на схеме:16

Наименование:Collet

Каталожный номер:4110000907038

Комплект:24

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:4110001005067

Комплект:18

Примечание:

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110001005068

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:4110001005015

Комплект:3

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:4110001005070

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:4110001005024

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:4110001005071

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:4110000997077

Комплект:5

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:4110000186399

Комплект:1

Примечание:

№ на схеме:25

Наименование:Housing

Каталожный номер:4110001003132

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:4110000565115

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:4110000997080

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:4110001005072

Комплект:7

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:4110001005073

Комплект:6

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:4110001005074

Комплект:20

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:4110001005018

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:4110000565210

Комплект:1

Примечание:

№ на схеме:33

Наименование:Lifting eye

Каталожный номер:4110000907044

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plate

Каталожный номер:4110001003079

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:4110001005078

Комплект:4

Примечание:
