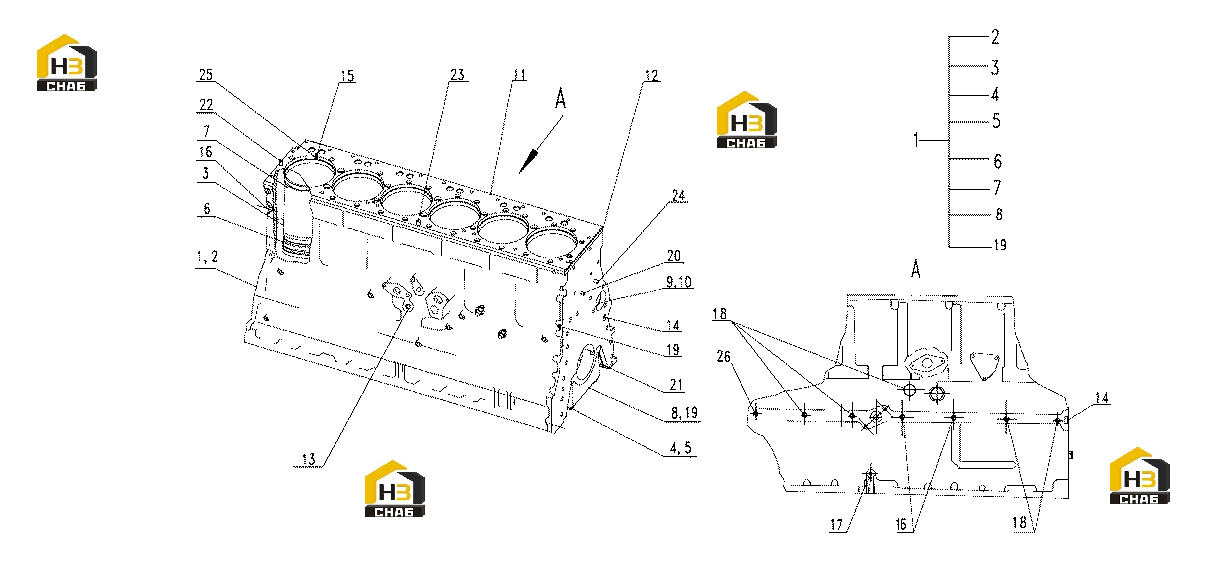

Блок цилиндров в сборе

← Комплектующие двигателя Крышка корпуса в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder block

Каталожный номер:4110001005001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder block

Каталожный номер:4110001005002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder liner

Каталожный номер:4110001005003

Комплект:6

Примечание:

№ на схеме:4

Наименование:Main bearing cap

Каталожный номер:4110000907019

Комплект:6

Примечание:

№ на схеме:5

Наименование:Main bearing cap

Каталожный номер:4110000907020

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:4110001005006

Комплект:18

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4110000565181

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:4110001005008

Комплект:14

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:4110000186224

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bearing bushing

Каталожный номер:4110001005009

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover plate

Каталожный номер:4110001005010

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:4110000186225

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:4110000186222

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:4110000565268

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:4110001005014

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:4110001005015

Комплект:3

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:4110001005016

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:4110001005017

Комплект:5

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:4110001005018

Комплект:14

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:4110001005019

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ball

Каталожный номер:4110000186237

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:4110001005021

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:4110001005022

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:4110001005023

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:4110001005024

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:4110001005025

Комплект:1

Примечание:
