Воздухопровод впускной

← Двигатель и генератор Патрубки впускной и выпускной в сборе →

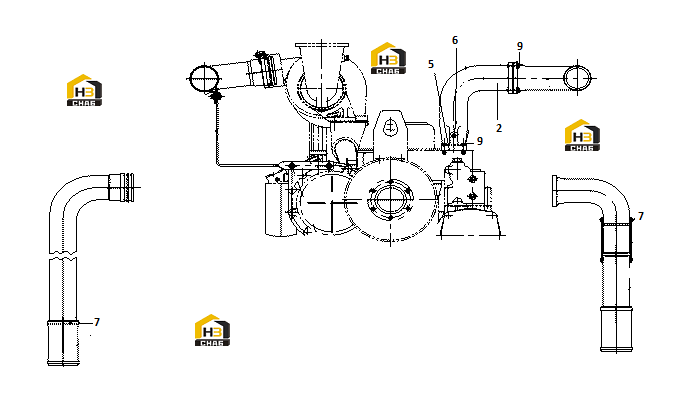

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:4110000186191

Комплект:1

Примечание:C12AL-12AL028

№ на схеме:2

Наименование:Pipe

Каталожный номер:4110000186194

Комплект:1

Примечание:C12AL-12AL031+A

№ на схеме:3

Наименование:Hose

Каталожный номер:4190000536150

Комплект:1

Примечание:C12AL-9S9736+A

№ на схеме:4

Наименование:Pipe

Каталожный номер:4190000536149

Комплект:1

Примечание:C12AL-8N8196

№ на схеме:5

Наименование:Washer

Каталожный номер:4190000536076

Комплект:1

Примечание:C04BL-5S6735

№ на схеме:6

Наименование:Plug\washer\clamp gp

Каталожный номер:4110000186772

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:4190000536429

Комплект:2

Примечание:Q/SC1302-78~101

№ на схеме:8

Наименование:Gasket

Каталожный номер:4190000536148

Комплект:1

Примечание:C12AL-1S4295

№ на схеме:9

Наименование:Screw

Каталожный номер:4190000536472

Комплект:6

Примечание:U311A-1A2029

№ на схеме:10

Наименование:Screw

Каталожный номер:4190000536459

Комплект:2

Примечание:U311A-0S1591

№ на схеме:11

Наименование:Washer

Каталожный номер:4190000536147

Комплект:1

Примечание:C12AL-1H7666

№ на схеме:12

Наименование:Screw

Каталожный номер:4190000536302

Комплект:4

Примечание:C38AL-7L3195

№ на схеме:13

Наименование:Nut

Каталожный номер:4190000536165

Комплект:4

Примечание:C13BL-2N2766
