Патрубок водяной

← Поршень цилиндра в сборе Вал коленчатый и комплектующие →

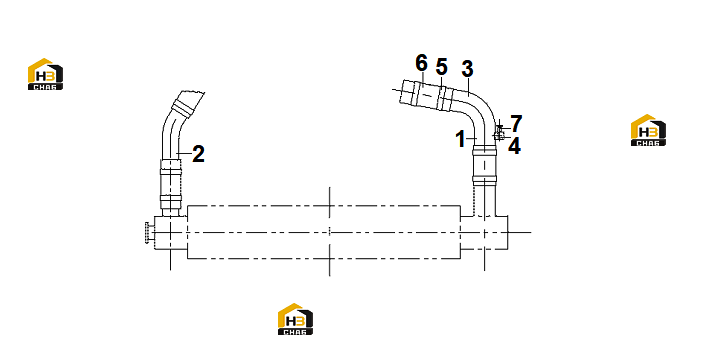

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:4110001005347

Комплект:1

Примечание:24CB024

№ на схеме:2

Наименование:Tube

Каталожный номер:4110001005345

Комплект:1

Примечание:24CL060

№ на схеме:3

Наименование:Pipe

Каталожный номер:4110000166039

Комплект:1

Примечание:24CL059

№ на схеме:4

Наименование:Draining valve

Каталожный номер:4190000536001

Комплект:1

Примечание:761G-02-105+A

№ на схеме:5

Наименование:Clamp

Каталожный номер:4110000166040

Комплект:7

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:4110000166041

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:4110000166046

Комплект:1

Примечание:24CL006
