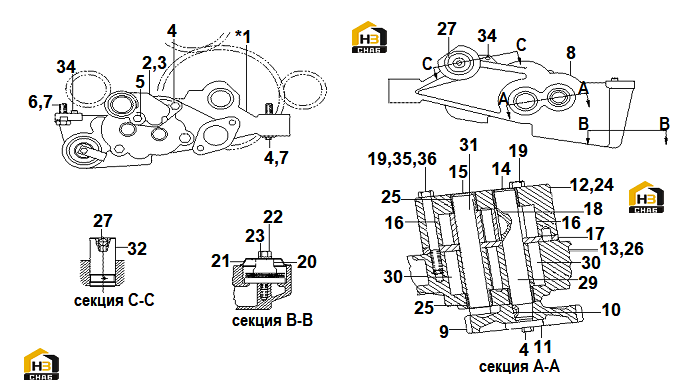

Насос масляный (двойная передача)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001003097
Комплект:1
Примечание:C15AB-6N2642+A
№ на схеме:3
Каталожный номер:4110000186025
Комплект:1
Примечание:C15AL-2P8746+B
№ на схеме:7
Каталожный номер:4110000186027
Комплект:4
Примечание:U382A-5M2894+A
№ на схеме:8
Каталожный номер:4110000186024
Комплект:1
Примечание:C15AB-4W2448+A
№ на схеме:10
Каталожный номер:4110000565008
Комплект:1
Примечание:U351A-8M5599+A
№ на схеме:11
Каталожный номер:kongbai (нет номера)
Комплект:1
Примечание:kongbai (нет примечания)
№ на схеме:12
Каталожный номер:4110001005211
Комплект:1
Примечание:1P7346 (10.2×35.0×6.0)
№ на схеме:13
Каталожный номер:4110001003095
Комплект:1
Примечание:C15AB-4W2321+A
№ на схеме:14
Каталожный номер:4110001003096
Комплект:1
Примечание:C15AB-4W2322+A
№ на схеме:15
Каталожный номер:4110001003094
Комплект:1
Примечание:C15AB-2P6245+A
№ на схеме:17
Каталожный номер:4110001003020
Комплект:2
Примечание:6N1036 (2P2546)
№ на схеме:18
Каталожный номер:4110000907101
Комплект:1
Примечание:C15AL-2P1781+A
№ на схеме:20
Каталожный номер:4110001005343
Комплект:3
Примечание:GB/T5782-M10×90-10.9
№ на схеме:21
Каталожный номер:4110000907103
Комплект:1
Примечание:C15AB-4N8385+A
№ на схеме:22
Каталожный номер:4110000907104
Комплект:1
Примечание:C15AL-4N3732+A
№ на схеме:23
Каталожный номер:4110000186773
Комплект:1
Примечание:Болт с шестигранной головкой
№ на схеме:24
Каталожный номер:4110000907105
Комплект:1
Примечание:GB/T97.1-8-200HV-Y:B00001299
№ на схеме:25
Каталожный номер:4110001003099
Комплект:1
Примечание:C15AL-4N4054+A
№ на схеме:27
Каталожный номер:4110001003027
Комплект:1
Примечание:8N8635
№ на схеме:29
Каталожный номер:4110000907110
Комплект:1
Примечание:C15AB-2P1170+A
№ на схеме:30
Каталожный номер:4110001003098
Комплект:1
Примечание:C15AL-2P0691+A
№ на схеме:33
Каталожный номер:4110000907114
Комплект:1
Примечание:C15AL-2P1169+A
№ на схеме:35
Каталожный номер:4110001003033
Комплект:1
Примечание:1F1006 (9.368×15.75)
№ на схеме:36
Каталожный номер:4110000186735
Комплект:3
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:37
Каталожный номер:4110000036063
Комплект:3
Примечание:B00001238 GB/T93-10-Zn.D
№ на схеме:40
Каталожный номер:4110001003036
Комплект:1
Примечание:2P7717
№ на схеме:41
Каталожный номер:4110000907117
Комплект:2
Примечание:C15AL-15AL001+A
