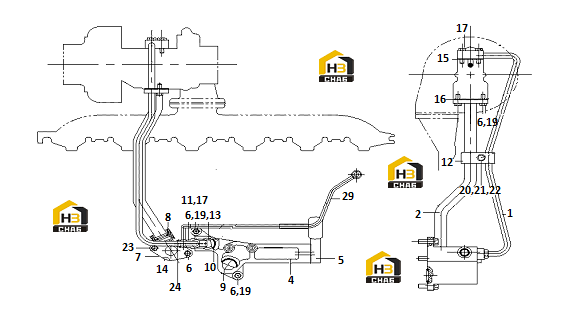

Трубка масляная турбокомпрессора
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:4110000186487
Комплект:1
Примечание:C19BL-19BL201B+A
№ на схеме:5
Каталожный номер:4110000186488
Комплект:1
Примечание:C19BL-19BL202+A
№ на схеме:8
Каталожный номер:4110001005298
Комплект:1
Примечание:9M4849(23.16×5.33)
№ на схеме:9
Каталожный номер:4110001005299
Комплект:2
Примечание:8M5248(28.17×3.53)
№ на схеме:10
Каталожный номер:4110001005300
Комплект:1
Примечание:8M5253(18.72×2.62)
№ на схеме:11
Каталожный номер:4110001005301
Комплект:2
Примечание:3K0360(16.36×2.21)
№ на схеме:17
Каталожный номер:4110001003045
Комплект:2
Примечание:Q/SC611.1-M8×20
№ на схеме:18
Каталожный номер:4110001005119
Комплект:2
Примечание:GB/T5783-M10×30-10.9
№ на схеме:21
Каталожный номер:4190000536499
Комплект:1
Примечание:U331A-1D4716
№ на схеме:24
Каталожный номер:4110001003046
Комплект:1
Примечание:Q/SC642.1-01-M10×1
№ на схеме:28
Каталожный номер:4190000536424
Комплект:2
Примечание:Q/SC1294-16
№ на схеме:32
Каталожный номер:4110001005314
Комплект:1
Примечание:GB/T5783-M5×16
