Теплообменник

← Детали масляного радиатора двигателя и фильтра в сборе Трубопровод масляный →

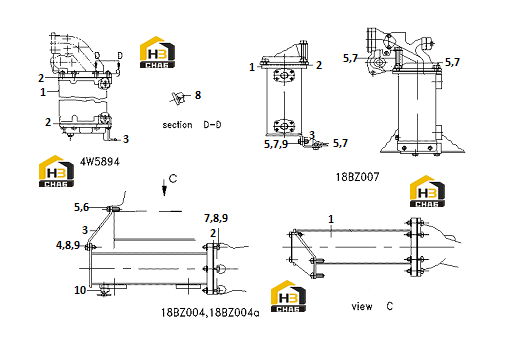

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cooler

Каталожный номер:4110000186243

Комплект:1

Примечание:C18BB-18BB004B+A

№ на схеме:2

Наименование:Spacer

Каталожный номер:4110000186645

Комплект:1

Примечание:C18BL-2S0795+A

№ на схеме:3

Наименование:Bracket

Каталожный номер:4110000186649

Комплект:1

Примечание:C18BL-7N2790+A

№ на схеме:4

Наименование:Screw

Каталожный номер:4110000186655

Комплект:2

Примечание:U311A-7B3235+A

№ на схеме:5

Наименование:Washer

Каталожный номер:4190000536517

Комплект:2

Примечание:U382A-5M2894

№ на схеме:6

Наименование:Screw

Каталожный номер:4190000536448

Комплект:2

Примечание:U311A-0L1351

№ на схеме:7

Наименование:Screw

Каталожный номер:4110001003041

Комплект:6

Примечание:323180

№ на схеме:8

Наименование:Washer

Каталожный номер:4190000536519

Комплект:8

Примечание:U382A-5P8245

№ на схеме:9

Наименование:Nut

Каталожный номер:4110000186652

Комплект:8

Примечание:U331A-1D4719+A

№ на схеме:10

Наименование:Draining valve

Каталожный номер:4190000536001

Комплект:1

Примечание:761G-02-105+A
