Привод вентилятора

← Корпус вентилятора с кронштейном Вентилятор в сборе →

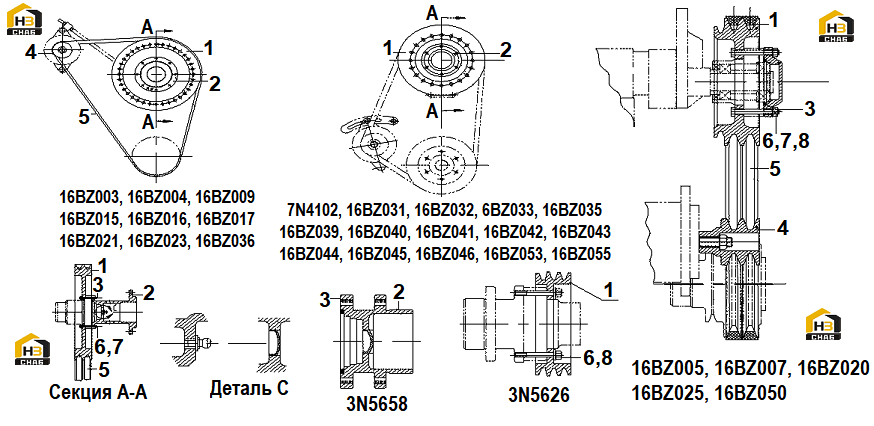

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pulley

Каталожный номер:4110000186695

Комплект:1

Примечание:C16BB-16BB026

№ на схеме:2

Наименование:Fan clutch

Каталожный номер:4110000186767

Комплект:1

Примечание:C16BB-16BB007+A

№ на схеме:3

Наименование:O-ring

Каталожный номер:4110001005238

Комплект:1

Примечание:9F4446 (78.74×5.33)

№ на схеме:4

Наименование:Pulley

Каталожный номер:4110001005239

Комплект:1

Примечание:16BL019

№ на схеме:5

Наименование:V-belt

Каталожный номер:4110000186774

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:4190000536477

Комплект:6

Примечание:U311A-2H5330

№ на схеме:7

Наименование:Nut

Каталожный номер:4190000536504

Комплект:6

Примечание:U331A-6V8801

№ на схеме:8

Наименование:Washer

Каталожный номер:4190000536524

Комплект:6

Примечание:U382A-8T4896
