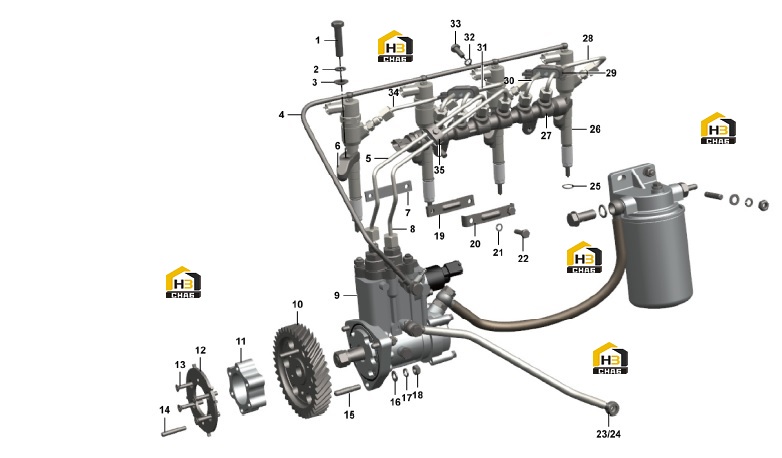

Насос топливный высокого давления

← Поддон масляный Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:4110003492108

Комплект:4

Примечание:GB/T 5782-M10x50-10.9

№ на схеме:2

Наименование:Washer

Каталожный номер:4110003492010

Комплект:4

Примечание:HB064T

№ на схеме:3

Наименование:Washer

Каталожный номер:4110003492109

Комплект:4

Примечание:HB06102

№ на схеме:4

Наименование:Oil return pipe

Каталожный номер:4110003180027

Комплект:1

Примечание:HA10000412

№ на схеме:5

Наименование:Fuel pipe

Каталожный номер:4110003220005

Комплект:1

Примечание:HA11644

№ на схеме:6

Наименование:Plate

Каталожный номер:4110003180093

Комплект:4

Примечание:HA11595

№ на схеме:7

Наименование:Rubber mat

Каталожный номер:4110003492112

Комплект:1

Примечание:HA11608

№ на схеме:8

Наименование:Fuel pipe

Каталожный номер:4110003220006

Комплект:1

Примечание:HA11645

№ на схеме:9

Наименование:Oil pump

Каталожный номер:4110003180031

Комплект:1

Примечание:HA10000305

№ на схеме:10

Наименование:Gear

Каталожный номер:4110003492117

Комплект:1

Примечание:HA011117

№ на схеме:11

Наименование:Brace block

Каталожный номер:4110003180090

Комплект:1

Примечание:HA0239

№ на схеме:12

Наименование:Disc

Каталожный номер:4110003492116

Комплект:1

Примечание:HA0240

№ на схеме:13

Наименование:Screw nail

Каталожный номер:4110003180033

Комплект:4

Примечание:GB/T 819.1-M6x35

№ на схеме:14

Наименование:Pin

Каталожный номер:4110003180094

Комплект:2

Примечание:GB/T 119.1

№ на схеме:15

Наименование:Stud

Каталожный номер:4110003492028

Комплект:3

Примечание:HB047

№ на схеме:16

Наименование:Washer

Каталожный номер:4110003492015

Комплект:3

Примечание:HB0622P

№ на схеме:17

Наименование:Washer

Каталожный номер:4110003492014

Комплект:3

Примечание:HB063T

№ на схеме:18

Наименование:Nut

Каталожный номер:4110003492016

Комплект:3

Примечание:HB03147

№ на схеме:19

Наименование:Rubber mat

Каталожный номер:4110003492111

Комплект:1

Примечание:HA11609

№ на схеме:20

Наименование:Oil plate

Каталожный номер:4110003492110

Комплект:1

Примечание:HA11628

№ на схеме:21

Наименование:Washer

Каталожный номер:4110003492019

Комплект:2

Примечание:HB062T

№ на схеме:22

Наименование:Screw

Каталожный номер:4110003492113

Комплект:2

Примечание:HB0999

№ на схеме:23

Наименование:Nipple

Каталожный номер:4110003220007

Комплект:1

Примечание:HA11456

№ на схеме:24

Наименование:Pipe

Каталожный номер:4110003220008

Комплект:1

Примечание:HA1165

№ на схеме:25

Наименование:O-ring

Каталожный номер:4110003180032

Комплект:4

Примечание:HA11613

№ на схеме:26

Наименование:Injector

Каталожный номер:4110003180004

Комплект:4

Примечание:Ha10000307 (yn38cr-110004)

№ на схеме:27

Наименование:Rail

Каталожный номер:4110003180039

Комплект:1

Примечание:HA10000306

№ на схеме:28

Наименование:Fuel pipe

Каталожный номер:4110003492133

Комплект:2

Примечание:HA11402

№ на схеме:29

Наименование:Oil pipe

Каталожный номер:4110003180040

Комплект:1

Примечание:HA11622

№ на схеме:30

Наименование:Oil pipe

Каталожный номер:4110003180041

Комплект:1

Примечание:HA11621

№ на схеме:31

Наименование:Fuel pipe

Каталожный номер:4110003180036

Комплект:1

Примечание:HA11620

№ на схеме:32

Наименование:Washer

Каталожный номер:4110003492014

Комплект:2

Примечание:HB063T

№ на схеме:33

Наименование:Screw

Каталожный номер:4110003492027

Комплект:2

Примечание:HB03124

№ на схеме:34

Наименование:Fuel pipe

Каталожный номер:4110003180037

Комплект:1

Примечание:HA11619

№ на схеме:35

Наименование:CLAMP

Каталожный номер:4110003492131

Комплект:1

Примечание:HA1187
