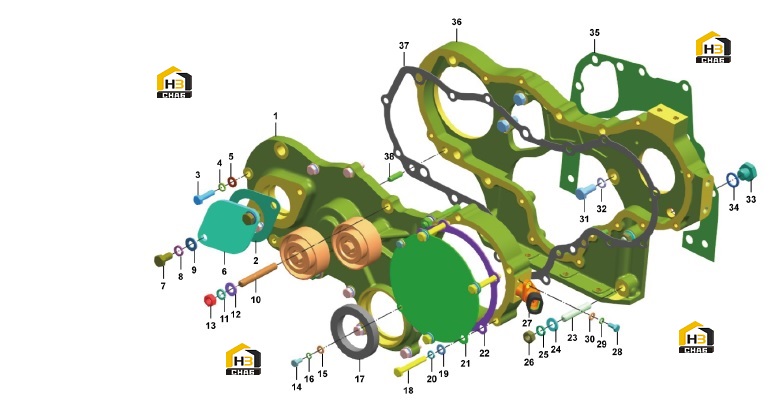

Корпус зубчатого колеса в сборе

← Комплектующие блока цилиндров (часть 3) Головка блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear housing cover

Каталожный номер:4110003492037

Комплект:1

Примечание:HA010114L

№ на схеме:2

Наименование:Gasket

Каталожный номер:4110003492038

Комплект:1

Примечание:HA2307

№ на схеме:3

Наименование:Screw

Каталожный номер:4110003492039

Комплект:9

Примечание:HB03100

№ на схеме:4

Наименование:Washer

Каталожный номер:4110003492014

Комплект:9

Примечание:HB063T

№ на схеме:5

Наименование:Washer

Каталожный номер:4110003492019

Комплект:9

Примечание:HB062T

№ на схеме:6

Наименование:Cover plate

Каталожный номер:4110003492040

Комплект:1

Примечание:HA2374

№ на схеме:7

Наименование:Screw

Каталожный номер:4110003492041

Комплект:2

Примечание:HB03106

№ на схеме:8

Наименование:Washer

Каталожный номер:4110003492011

Комплект:2

Примечание:HB0621T

№ на схеме:9

Наименование:Washer

Каталожный номер:4110003492010

Комплект:2

Примечание:HB064T

№ на схеме:10

Наименование:Screw

Каталожный номер:4110003492042

Комплект:3

Примечание:HB0416

№ на схеме:11

Наименование:Washer

Каталожный номер:4110003492010

Комплект:3

Примечание:HB064T

№ на схеме:12

Наименование:Washer

Каталожный номер:4110003492043

Комплект:3

Примечание:HB0621P

№ на схеме:13

Наименование:Nut

Каталожный номер:4110003492044

Комплект:3

Примечание:HB0523

№ на схеме:14

Наименование:Screw

Каталожный номер:4110003492018

Комплект:2

Примечание:HB0393

№ на схеме:15

Наименование:Washer

Каталожный номер:4110003492020

Комплект:2

Примечание:HB0620P

№ на схеме:16

Наименование:Washer

Каталожный номер:4110003492019

Комплект:2

Примечание:HB062T

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:4110003492045

Комплект:1

Примечание:HA10007696

№ на схеме:18

Наименование:Screw

Каталожный номер:4110003492046

Комплект:4

Примечание:HB03104

№ на схеме:19

Наименование:Washer

Каталожный номер:4110003492015

Комплект:4

Примечание:HB0622P

№ на схеме:20

Наименование:Washer

Каталожный номер:4110003492014

Комплект:4

Примечание:HB063T

№ на схеме:21

Наименование:Transmission cover

Каталожный номер:4110003492047

Комплект:1

Примечание:HA01999L

№ на схеме:22

Наименование:Shim

Каталожный номер:4110003273040

Комплект:1

Примечание:HA01838

№ на схеме:23

Наименование:Stud

Каталожный номер:4110003492048

Комплект:3

Примечание:HB0414

№ на схеме:24

Наименование:Washer

Каталожный номер:4110003492011

Комплект:3

Примечание:HB0621T

№ на схеме:25

Наименование:Washer

Каталожный номер:4110003492010

Комплект:3

Примечание:HB064T

№ на схеме:26

Наименование:Nut

Каталожный номер:4110003492044

Комплект:3

Примечание:HB0523

№ на схеме:27

Наименование:Camshaft position sensor

Каталожный номер:4110003492049

Комплект:1

Примечание:X10001255

№ на схеме:28

Наименование:Screw

Каталожный номер:4110003492018

Комплект:1

Примечание:HB0393

№ на схеме:29

Наименование:Washer

Каталожный номер:4110003492019

Комплект:1

Примечание:HB062T

№ на схеме:30

Наименование:Washer

Каталожный номер:4110003492020

Комплект:1

Примечание:HB0620P

№ на схеме:31

Наименование:Screw

Каталожный номер:4110003492032

Комплект:3

Примечание:HB03125

№ на схеме:32

Наименование:Washer

Каталожный номер:4110003492010

Комплект:3

Примечание:HB064T

№ на схеме:33

Наименование:Plug

Каталожный номер:4110003492031

Комплект:1

Примечание:HA0131

№ на схеме:34

Наименование:Washer

Каталожный номер:4110003492030

Комплект:1

Примечание:HB066Z

№ на схеме:35

Наименование:Gasket

Каталожный номер:4110003273045

Комплект:1

Примечание:HA0173

№ на схеме:36

Наименование:Gear housing

Каталожный номер:4110003492050

Комплект:1

Примечание:HA01943L

№ на схеме:37

Наименование:Gasket

Каталожный номер:4110003492051

Комплект:1

Примечание:HA01501

№ на схеме:38

Наименование:Pin

Каталожный номер:4110003492052

Комплект:2

Примечание:HB09119
