Комплектующие блока цилиндров (часть 1)

← Детали воздушного компрессора Комплектующие блока цилиндров (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

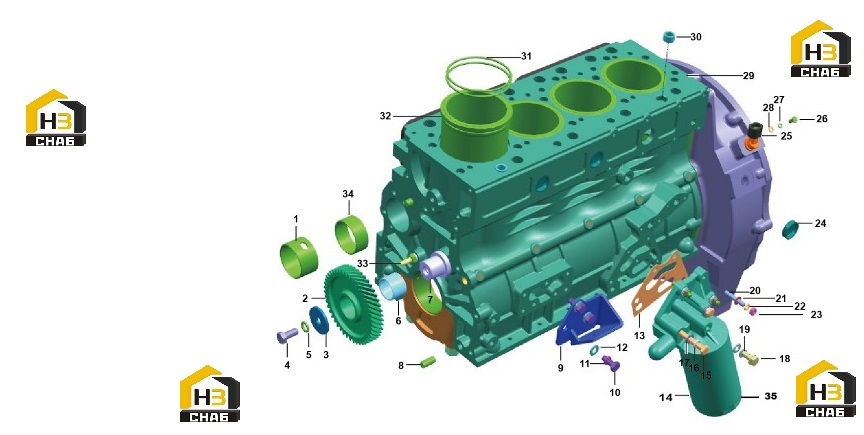

№ на схеме:1

Наименование:Bushing

Каталожный номер:4110003273016

Комплект:1

Примечание:HA01105

№ на схеме:2

Наименование:Idler gear

Каталожный номер:4110003492002

Комплект:1

Примечание:HA01899

№ на схеме:3

Наименование:Retaining ring

Каталожный номер:4110003273005

Комплект:1

Примечание:HA01222

№ на схеме:4

Наименование:Screw

Каталожный номер:4110003492003

Комплект:1

Примечание:HB03189

№ на схеме:5

Наименование:Washer

Каталожный номер:4110003492004

Комплект:1

Примечание:HB065T

№ на схеме:6

Наименование:IDLER GEAR

Каталожный номер:4110003492005

Комплект:1

Примечание:HA10003901

№ на схеме:7

Наименование:Pivot

Каталожный номер:4110003273007

Комплект:1

Примечание:HA0132

№ на схеме:8

Наименование:Pin

Каталожный номер:4110003492006

Комплект:2

Примечание:HB093 GB-T119.2_12X25

№ на схеме:9

Наименование:Engine bracket

Каталожный номер:4110003180005

Комплект:1

Примечание:HA01323

№ на схеме:10

Наименование:Screw

Каталожный номер:4110003492032

Комплект:3

Примечание:HB03125

№ на схеме:11

Наименование:Washer

Каталожный номер:4110003492010

Комплект:3

Примечание:HB064T

№ на схеме:12

Наименование:Washer

Каталожный номер:4110003492011

Комплект:3

Примечание:HB0621T

№ на схеме:13

Наименование:Gasket

Каталожный номер:4110003273130

Комплект:1

Примечание:HA01837

№ на схеме:14

Наименование:Filter

Каталожный номер:4110003273131

Комплект:1

Примечание:HA11965 (4110003273213)

№ на схеме:15

Наименование:Screw

Каталожный номер:4110003492009

Комплект:2

Примечание:HB03187

№ на схеме:16

Наименование:Washer

Каталожный номер:4110003492010

Комплект:2

Примечание:HB064T

№ на схеме:17

Наименование:Washer

Каталожный номер:4110003492011

Комплект:2

Примечание:HB0621T

№ на схеме:18

Наименование:Bolt

Каталожный номер:4110003273135

Комплект:1

Примечание:HA11941

№ на схеме:19

Наименование:Washer

Каталожный номер:4110003492012

Комплект:2

Примечание:HB067Z

№ на схеме:20

Наименование:Stud

Каталожный номер:4110003492013

Комплект:3

Примечание:HB0410

№ на схеме:21

Наименование:Washer

Каталожный номер:4110003492014

Комплект:3

Примечание:HB063T

№ на схеме:22

Наименование:Washer

Каталожный номер:4110003492015

Комплект:3

Примечание:HB0622P

№ на схеме:23

Наименование:Nut

Каталожный номер:4110003492016

Комплект:3

Примечание:HB03147

№ на схеме:24

Наименование:Plug

Каталожный номер:4110003273010

Комплект:4

Примечание:HA01238

№ на схеме:25

Наименование:Camshaft position sensor

Каталожный номер:4110003180007

Комплект:1

Примечание:X0281002315

№ на схеме:26

Наименование:Screw

Каталожный номер:4110003492018

Комплект:1

Примечание:HB0393

№ на схеме:27

Наименование:Washer

Каталожный номер:4110003492019

Комплект:1

Примечание:HB062T

№ на схеме:28

Наименование:Washer

Каталожный номер:4110003492020

Комплект:1

Примечание:HB0620P

№ на схеме:29

Наименование:Cylinder block

Каталожный номер:4110003180008

Комплект:1

Примечание:HA01982

№ на схеме:30

Наименование:Sleeve

Каталожный номер:4110003273011

Комплект:2

Примечание:HA013

№ на схеме:31

Наименование:Sealing ring

Каталожный номер:4110003273013

Комплект:8

Примечание:HA0171

№ на схеме:32

Наименование:Cylinder jacket

Каталожный номер:4110003180098

Комплект:4

Примечание:HA01933

№ на схеме:33

Наименование:Nozzle

Каталожный номер:4110003273003

Комплект:1

Примечание:HA012

№ на схеме:34

Наименование:Bushing

Каталожный номер:4110003273001

Комплект:1

Примечание:HA01106

№ на схеме:35

Наименование:Oil filter

Каталожный номер:4110003180001

Комплект:1

Примечание:HA11383
