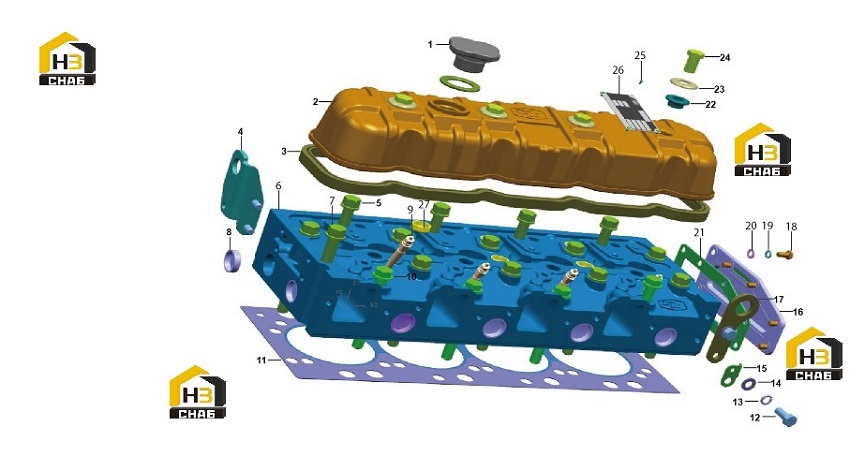

Головка блока цилиндров

← Корпус зубчатого колеса в сборе Поршень с шатуном →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap plug

Каталожный номер:4110003273049

Комплект:1

Примечание:HA0302

№ на схеме:2

Наименование:Cylinder head

Каталожный номер:4110003492053

Комплект:1

Примечание:HA03005

№ на схеме:3

Наименование:Gasket

Каталожный номер:4110003492054

Комплект:1

Примечание:HA03018

№ на схеме:4

Наименование:Lifting eye

Каталожный номер:4110003492055

Комплект:1

Примечание:HA03167

№ на схеме:5

Наименование:Bolt

Каталожный номер:4110003273053

Комплект:4

Примечание:HA01115

№ на схеме:6

Наименование:Cylinder head

Каталожный номер:4110003180015

Комплект:1

Примечание:HA0306

№ на схеме:7

Наименование:Bolt

Каталожный номер:4110003273055

Комплект:10

Примечание:HA01116

№ на схеме:8

Наименование:Plug

Каталожный номер:4110003492057

Комплект:6

Примечание:495QA-01.01-007-φ32 (4110003273010)

№ на схеме:9

Наименование:Glow plug

Каталожный номер:4110003492058

Комплект:4

Примечание:HA11039

№ на схеме:10

Наименование:Bolt

Каталожный номер:4110003273057

Комплект:4

Примечание:HA01117

№ на схеме:11

Наименование:Gasket

Каталожный номер:4110003180016

Комплект:1

Примечание:HA01881

№ на схеме:12

Наименование:Screw

Каталожный номер:4110003492032

Комплект:4

Примечание:HB03125

№ на схеме:13

Наименование:Washer

Каталожный номер:4110003492010

Комплект:4

Примечание:HB064T

№ на схеме:14

Наименование:Washer

Каталожный номер:4110003492011

Комплект:4

Примечание:HB0621T

№ на схеме:15

Наименование:Bracket

Каталожный номер:4110003492060

Комплект:1

Примечание:1HA1220

№ на схеме:16

Наименование:Plate

Каталожный номер:4110003273060

Комплект:1

Примечание:HA03123

№ на схеме:17

Наименование:Lifting eye

Каталожный номер:4110003492061

Комплект:1

Примечание:HA02011

№ на схеме:18

Наименование:Screw

Каталожный номер:4110003492062

Комплект:6

Примечание:HB03509

№ на схеме:19

Наименование:Washer

Каталожный номер:4110003492014

Комплект:6

Примечание:HB063T

№ на схеме:20

Наименование:Washer

Каталожный номер:4110003492015

Комплект:6

Примечание:HB0622P

№ на схеме:21

Наименование:Gasket

Каталожный номер:4110003273063

Комплект:1

Примечание:HA10008437

№ на схеме:22

Наименование:Sealing kit

Каталожный номер:4110003273064

Комплект:4

Примечание:HA0336

№ на схеме:23

Наименование:Shim

Каталожный номер:4110003273065

Комплект:4

Примечание:HA03126

№ на схеме:24

Наименование:Nut

Каталожный номер:4110003273066

Комплект:4

Примечание:HA0354

№ на схеме:25

Наименование:Rivet

Каталожный номер:4110003492063

Комплект:4

Примечание:GB 867-2×6

№ на схеме:26

Наименование:Name plate

Каталожный номер:4110003180017

Комплект:1

Примечание:HA03251

№ на схеме:27

Наименование:Plug

Каталожный номер:4110003492065

Комплект:6

Примечание:495QA-03.01-006-φ24
