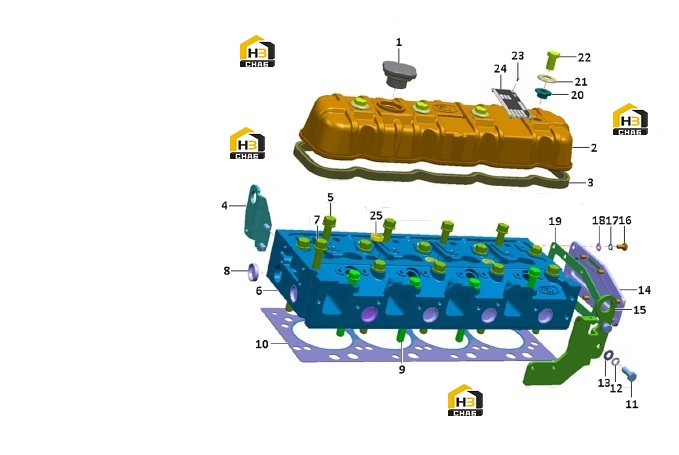

Головка блока цилиндров (530101)

← Корпус маховика (530101) Поршень с шатуном →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap plug

Каталожный номер:4110003273049

Комплект:1

Примечание:HA0302

№ на схеме:2

Наименование:Cylinder head

Каталожный номер:4110003273050

Комплект:1

Примечание:HA03277

№ на схеме:3

Наименование:Gasket

Каталожный номер:4110003273051

Комплект:1

Примечание:HA03149

№ на схеме:4

Наименование:Lifting eye

Каталожный номер:4110003273052

Комплект:1

Примечание:HA03213

№ на схеме:5

Наименование:Bolt

Каталожный номер:4110003273053

Комплект:4

Примечание:HA01115

№ на схеме:6

Наименование:Cylinder head

Каталожный номер:4110003273054

Комплект:1

Примечание:HA03028

№ на схеме:7

Наименование:Bolt

Каталожный номер:4110003273055

Комплект:10

Примечание:HA01116

№ на схеме:8

Наименование:Plug

Каталожный номер:4110003273056

Комплект:3

Примечание:D15 HA03125

№ на схеме:9

Наименование:Bolt

Каталожный номер:4110003273057

Комплект:4

Примечание:HA01117

№ на схеме:10

Наименование:Gasket

Каталожный номер:4110003273058

Комплект:1

Примечание:HA01882

№ на схеме:11

Наименование:SCREW

Каталожный номер:4120000675424

Комплект:3

Примечание:M10X25 GB/T5783-2000

№ на схеме:12

Наименование:WASHER

Каталожный номер:4120000675418

Комплект:4

Примечание:10GB93-1987

№ на схеме:13

Наименование:WASHER

Каталожный номер:4120007008007

Комплект:4

Примечание:GB/T97.1 (4110000186735)

№ на схеме:14

Наименование:Plate

Каталожный номер:4110003273060

Комплект:1

Примечание:HA03123

№ на схеме:15

Наименование:Lifting eye

Каталожный номер:4110003273061

Комплект:1

Примечание:HA0321

№ на схеме:16

Наименование:BOLT

Каталожный номер:4011000632

Комплект:7

Примечание:GB5783-M8*16-8.8

№ на схеме:17

Наименование:Washer

Каталожный номер:28100003661

Комплект:6

Примечание:GB93

№ на схеме:18

Наименование:Washer

Каталожный номер:4120007010008

Комплект:6

Примечание:8 GB/T97.1

№ на схеме:19

Наименование:Gasket

Каталожный номер:4110003273063

Комплект:1

Примечание:HA10008437

№ на схеме:20

Наименование:Sealing kit

Каталожный номер:4110003273064

Комплект:4

Примечание:HA0336

№ на схеме:21

Наименование:Shim

Каталожный номер:4110003273065

Комплект:4

Примечание:HA03126

№ на схеме:22

Наименование:Nut

Каталожный номер:4110003273066

Комплект:4

Примечание:HA0354

№ на схеме:23

Наименование:Rivet

Каталожный номер:4110003273190

Комплект:4

Примечание:GB867-2*6

№ на схеме:24

Наименование:Name plate

Каталожный номер:4110003273067

Комплект:1

Примечание:HA03304

№ на схеме:25

Наименование:Plug

Каталожный номер:4110003273068

Комплект:6

Примечание:HA03124
