Трубопровод для сжатого воздуха в сборе

← Коллектор впускной (часть 2) Фильтр воздушный в сборе →

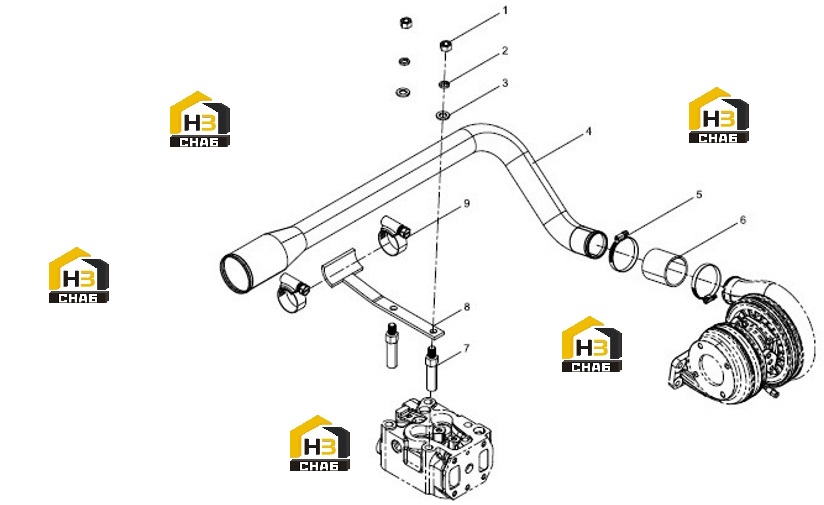

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:4110000054143

Комплект:2

Примечание:Q360B12 01112861

№ на схеме:2

Наименование:WASHER

Каталожный номер:4110000560320

Комплект:2

Примечание:12 Q40312 01178366

№ на схеме:3

Наименование:WASHER

Каталожный номер:4110000846019

Комплект:2

Примечание:01151002

№ на схеме:4

Наименование:PIPE

Каталожный номер:4110002122049

Комплект:1

Примечание:13053224

№ на схеме:5

Наименование:CLAMP

Каталожный номер:4110000054264

Комплект:2

Примечание:Q67560 01133878

№ на схеме:6

Наименование:HOSE

Каталожный номер:4110000054315

Комплект:1

Примечание:01175634

№ на схеме:7

Наименование:ROD

Каталожный номер:4110002122013

Комплект:2

Примечание:13024158

№ на схеме:8

Наименование:BRACKET

Каталожный номер:4110002122047

Комплект:1

Примечание:13053249

№ на схеме:9

Наименование:CLIP

Каталожный номер:4110000846124

Комплект:2

Примечание:13021718
