Гидронасос в сборе

← Кронштейн воздушного фильтра Насос водяной в сборе →

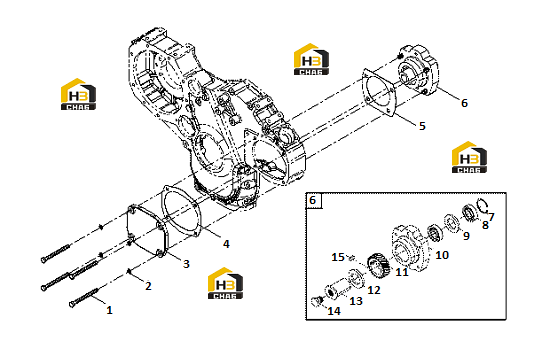

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hex. socket screw

Каталожный номер:4110000846103

Комплект:4

Примечание:13021247

№ на схеме:2

Наименование:Washer

Каталожный номер:4110000054024

Комплект:4

Примечание:Q40310 01178365

№ на схеме:3

Наименование:Cover plate

Каталожный номер:4110002247067

Комплект:1

Примечание:13023476

№ на схеме:4

Наименование:Gasket

Каталожный номер:4110002247068

Комплект:1

Примечание:13023475

№ на схеме:5

Наименование:Sealing washer

Каталожный номер:4110000846085

Комплект:1

Примечание:13024489

№ на схеме:6

Наименование:Seat

Каталожный номер:4110002247069

Комплект:1

Примечание:13030390

№ на схеме:7

Наименование:Stop washer

Каталожный номер:4110002247070

Комплект:1

Примечание:13021232

№ на схеме:8

Наименование:Bearing

Каталожный номер:4110002247071

Комплект:2

Примечание:13030428

№ на схеме:9

Наименование:Casing

Каталожный номер:4110002247072

Комплект:1

Примечание:13030429

№ на схеме:10

Наименование:Bearing seat

Каталожный номер:4110002247073

Комплект:1

Примечание:13030365

№ на схеме:11

Наименование:Gear

Каталожный номер:4110002247074

Комплект:1

Примечание:13030387

№ на схеме:12

Наименование:Plate

Каталожный номер:4110002247075

Комплект:1

Примечание:13030440

№ на схеме:13

Наименование:Shaft

Каталожный номер:4110002247076

Комплект:1

Примечание:13030388

№ на схеме:14

Наименование:Screw

Каталожный номер:4110002247077

Комплект:1

Примечание:13030439

№ на схеме:15

Наименование:Flat key

Каталожный номер:4110002247078

Комплект:1

Примечание:13030441
