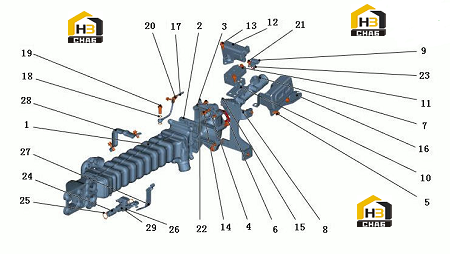

Система рециркуляции выхлопных газов (версия 1)

← Турбокомпрессор в сборе Система рециркуляции выхлопных газов (версия 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Egr cooler

Каталожный номер:4110001867322

Комплект:1

Примечание:4916000

№ на схеме:2

Наименование:Shuttle valve

Каталожный номер:4110001867323

Комплект:2

Примечание:4257888

№ на схеме:3

Наименование:Housing

Каталожный номер:4110001867324

Комплект:1

Примечание:4910074

№ на схеме:4

Наименование:Screw

Каталожный номер:4110001867303

Комплект:4

Примечание:1181440

№ на схеме:5

Наименование:Screw

Каталожный номер:4110001867161

Комплект:2

Примечание:1181431

№ на схеме:6

Наименование:Gasket

Каталожный номер:4110001867325

Комплект:1

Примечание:667080

№ на схеме:7

Наименование:Venturi tube

Каталожный номер:4110001867326

Комплект:1

Примечание:4908218

№ на схеме:8

Наименование:Screw

Каталожный номер:4110001867276

Комплект:3

Примечание:1181416

№ на схеме:9

Наименование:Sensor

Каталожный номер:4110001867327

Комплект:1

Примечание:4908221

№ на схеме:10

Наименование:Plate

Каталожный номер:4110001867328

Комплект:1

Примечание:4908346

№ на схеме:11

Наименование:Adapter

Каталожный номер:4110001867329

Комплект:1

Примечание:4506100

№ на схеме:12

Наименование:Pressure sensor

Каталожный номер:4110001867330

Комплект:1

Примечание:4216641

№ на схеме:13

Наименование:Bolt

Каталожный номер:4110001167182

Комплект:7

Примечание:1181433

№ на схеме:14

Наименование:Screw

Каталожный номер:4110001867046

Комплект:2

Примечание:1143362

№ на схеме:15

Наименование:Bracket

Каталожный номер:4110001867331

Комплект:1

Примечание:4505416

№ на схеме:16

Наименование:Insulator

Каталожный номер:4110001867332

Комплект:1

Примечание:4600525

№ на схеме:17

Наименование:Oil pipe

Каталожный номер:4110001867333

Комплект:1

Примечание:4505413

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4110001867334

Комплект:2

Примечание:1118664

№ на схеме:19

Наименование:Hollow screw

Каталожный номер:4110001867335

Комплект:1

Примечание:1130500

№ на схеме:20

Наименование:Clamp

Каталожный номер:4110001867289

Комплект:1

Примечание:1175536

№ на схеме:21

Наименование:Screw

Каталожный номер:4110001867072

Комплект:2

Примечание:1181442

№ на схеме:22

Наименование:Bracket

Каталожный номер:4110001867336

Комплект:1

Примечание:4505410

№ на схеме:23

Наименование:Sealing

Каталожный номер:4110001867337

Комплект:1

Примечание:4219704

№ на схеме:24

Наименование:Pin

Каталожный номер:4110001867338

Комплект:1

Примечание:4911067

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:4110001867339

Комплект:2

Примечание:1107730

№ на схеме:26

Наименование:Bracket

Каталожный номер:4110001867340

Комплект:1

Примечание:4500626

№ на схеме:27

Наименование:Plate

Каталожный номер:4110001867341

Комплект:1

Примечание:4501897

№ на схеме:28

Наименование:Clamp

Каталожный номер:4110001867342

Комплект:1

Примечание:4506096

№ на схеме:29

Наименование:Plain bearing

Каталожный номер:4110001867343

Комплект:1

Примечание:4222948
