Клапан обратки

← Узел топливопровода (часть 2) Трубка подачи масла в турбину с комплектующими →

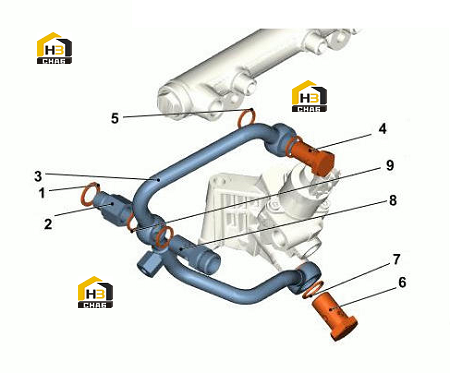

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sealing ring

Каталожный номер:4110001867067

Комплект:1

Примечание:1148836

№ на схеме:2

Наименование:Nipple

Каталожный номер:4110001867246

Комплект:1

Примечание:2112664

№ на схеме:3

Наименование:Oil return pipe

Каталожный номер:4110001867247

Комплект:1

Примечание:4506939

№ на схеме:4

Наименование:Screw

Каталожный номер:4110001867248

Комплект:1

Примечание:1119245

№ на схеме:5

Наименование:Sealing ring

Каталожный номер:4110001867231

Комплект:2

Примечание:1174230

№ на схеме:6

Наименование:Screw

Каталожный номер:4110001867249

Комплект:1

Примечание:4293550

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4110001867250

Комплект:2

Примечание:1183003

№ на схеме:8

Наименование:Screw

Каталожный номер:4110001867251

Комплект:1

Примечание:4295983

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4110001867252

Комплект:2

Примечание:4513296
