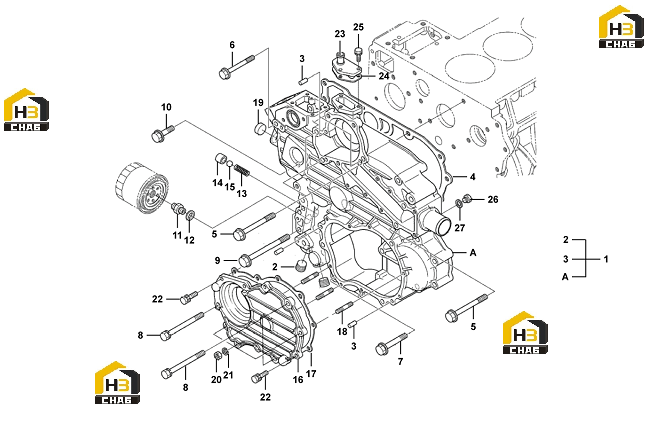

Крышка передняя картера шестерен с комплектующими

← Головка блока с комплектующими Крышка головки блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear housing

Каталожный номер:4110003022017

Комплект:1

Примечание:1E239-0402-4

№ на схеме:2

Наименование:Plug

Каталожный номер:4110001089039

Комплект:2

Примечание:16241-9602-0

№ на схеме:3

Наименование:Pin

Каталожный номер:4110001089011

Комплект:4

Примечание:05012-00612

№ на схеме:4

Наименование:Gasket

Каталожный номер:4110003022018

Комплект:1

Примечание:1J465-0413-0

№ на схеме:5

Наименование:Bolt

Каталожный номер:4110001089048

Комплект:4

Примечание:01754-50885

№ на схеме:6

Наименование:Bolt

Каталожный номер:4110001089046

Комплект:1

Примечание:01754-50875

№ на схеме:7

Наименование:Bolt

Каталожный номер:4110001089044

Комплект:2

Примечание:1A021-9103-0

№ на схеме:8

Наименование:Bolt

Каталожный номер:4110003022019

Комплект:3

Примечание:01123-50800

№ на схеме:9

Наименование:Bolt

Каталожный номер:4110001089047

Комплект:2

Примечание:1G841-9101-0

№ на схеме:10

Наименование:Bolt

Каталожный номер:4110001089043

Комплект:1

Примечание:01754-50830

№ на схеме:11

Наименование:Connector

Каталожный номер:4110003022020

Комплект:1

Примечание:1A021-3229-0

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:4110003022021

Комплект:1

Примечание:1G790-3230-2

№ на схеме:13

Наименование:Spring

Каталожный номер:4110001089049

Комплект:1

Примечание:15241-3695-0

№ на схеме:14

Наименование:Valve seat

Каталожный номер:4110001089050

Комплект:1

Примечание:15521-3693-0

№ на схеме:15

Наименование:Ball

Каталожный номер:4110001089051

Комплект:1

Примечание:07715-03213

№ на схеме:16

Наименование:Cover

Каталожный номер:4110003022022

Комплект:1

Примечание:15469-0415-0

№ на схеме:17

Наименование:Gasket

Каталожный номер:4110003022023

Комплект:1

Примечание:17154-0417-0

№ на схеме:18

Наименование:Stud

Каталожный номер:4110001089057

Комплект:3

Примечание:15221-8821-0

№ на схеме:19

Наименование:Cover

Каталожный номер:4110001089041

Комплект:1

Примечание:06311-85018

№ на схеме:20

Наименование:Nut

Каталожный номер:4110001089058

Комплект:3

Примечание:02056-50060

№ на схеме:21

Наименование:Washer

Каталожный номер:4110003022024

Комплект:3

Примечание:04512-50060

№ на схеме:22

Наименование:Bolt

Каталожный номер:4110003022025

Комплект:5

Примечание:01023-50622

№ на схеме:23

Наименование:Flange

Каталожный номер:4110001089052

Комплект:1

Примечание:15521-7332-0

№ на схеме:24

Наименование:Gasket

Каталожный номер:4110001089053

Комплект:1

Примечание:1A021-7333-2

№ на схеме:25

Наименование:Bolt

Каталожный номер:4110001089054

Комплект:3

Примечание:01023-50620

№ на схеме:26

Наименование:Plug

Каталожный номер:4110003022026

Комплект:1

Примечание:15109-3363-0

№ на схеме:27

Наименование:Washer

Каталожный номер:4110001100277

Комплект:1

Примечание:15109-3366-0
