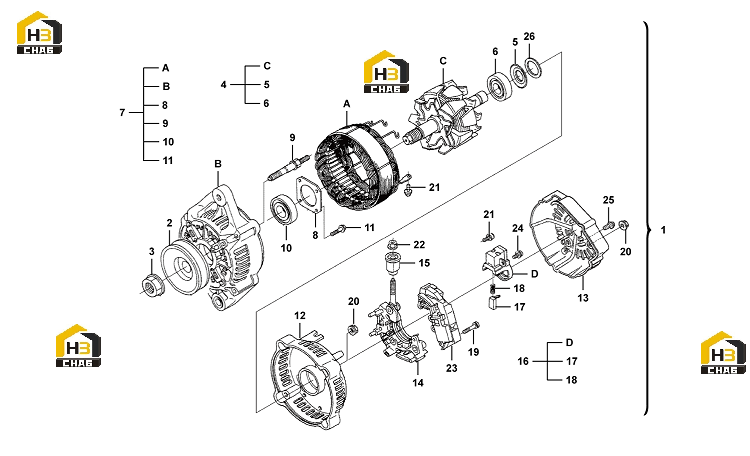

Генератор в сборе

← Генератор переменного тока и шкив Крепление стартера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Alternator

Каталожный номер:4110003022103

Комплект:1

Примечание:19279-6401-4

№ на схеме:2

Наименование:Pulley

Каталожный номер:4110001089283

Комплект:1

Примечание:17559-6411-0

№ на схеме:3

Наименование:Nut

Каталожный номер:4110001089284

Комплект:1

Примечание:16540-9201-0

№ на схеме:4

Наименование:Rotor

Каталожный номер:4110003022110

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:4110001089286

Комплект:1

Примечание:15881-6480-0

№ на схеме:6

Наименование:Ball bearing

Каталожный номер:4110003022111

Комплект:1

Примечание:35999-1764-2

№ на схеме:7

Наименование:Frame

Каталожный номер:4110003022112

Комплект:1

Примечание:17559-64023

№ на схеме:8

Наименование:Plate

Каталожный номер:4110001089289

Комплект:1

Примечание:16540-6471-0

№ на схеме:9

Наименование:Stud

Каталожный номер:4110001089290

Комплект:4

Примечание:16540-6426-0

№ на схеме:10

Наименование:Ball bearing

Каталожный номер:4110003022113

Комплект:1

Примечание:16540-6477-2

№ на схеме:11

Наименование:Screw

Каталожный номер:4110001089292

Комплект:4

Примечание:16540-9303-2

№ на схеме:12

Наименование:Frame

Каталожный номер:4110001089293

Комплект:1

Примечание:35999-1769-0

№ на схеме:13

Наименование:Cover

Каталожный номер:4110001089294

Комплект:1

Примечание:19279-6423-3

№ на схеме:14

Наименование:Rectifier

Каталожный номер:4110001089295

Комплект:1

Примечание:35999-1767-0

№ на схеме:15

Наименование:Sleeve

Каталожный номер:4110001089296

Комплект:1

Примечание:16540-6491-0

№ на схеме:16

Наименование:Brush holder

Каталожный номер:4110001089297

Комплект:1

Примечание:16652-6431-0

№ на схеме:17

Наименование:Brush

Каталожный номер:4110001089298

Комплект:2

Примечание:15881-6409-0

№ на схеме:18

Наименование:Brush spring

Каталожный номер:4110001089299

Комплект:2

Примечание:15881-6433-0

№ на схеме:19

Наименование:Screw

Каталожный номер:4110001089300

Комплект:2

Примечание:15881-9302-0

№ на схеме:20

Наименование:Nut

Каталожный номер:4110001089301

Комплект:7

Примечание:15881-9202-0

№ на схеме:21

Наименование:Screw

Каталожный номер:4110001089302

Комплект:6

Примечание:15881-9303-0

№ на схеме:22

Наименование:Nut

Каталожный номер:4110001089303

Комплект:1

Примечание:14182-9203-0

№ на схеме:23

Наименование:Regulator kit

Каталожный номер:4110001089304

Комплект:1

Примечание:19279-6460-0

№ на схеме:24

Наименование:Screw

Каталожный номер:4110001089305

Комплект:1

Примечание:16540-9305-0

№ на схеме:25

Наименование:Bolt

Каталожный номер:4110001089306

Комплект:1

Примечание:16540-9306-0

№ на схеме:26

Наименование:Washer

Каталожный номер:4110001089307

Комплект:1

Примечание:16540-9431-0
