Насос дренажный

← Фильтр центробежный с кронштейном Насос топливный высокого давления →

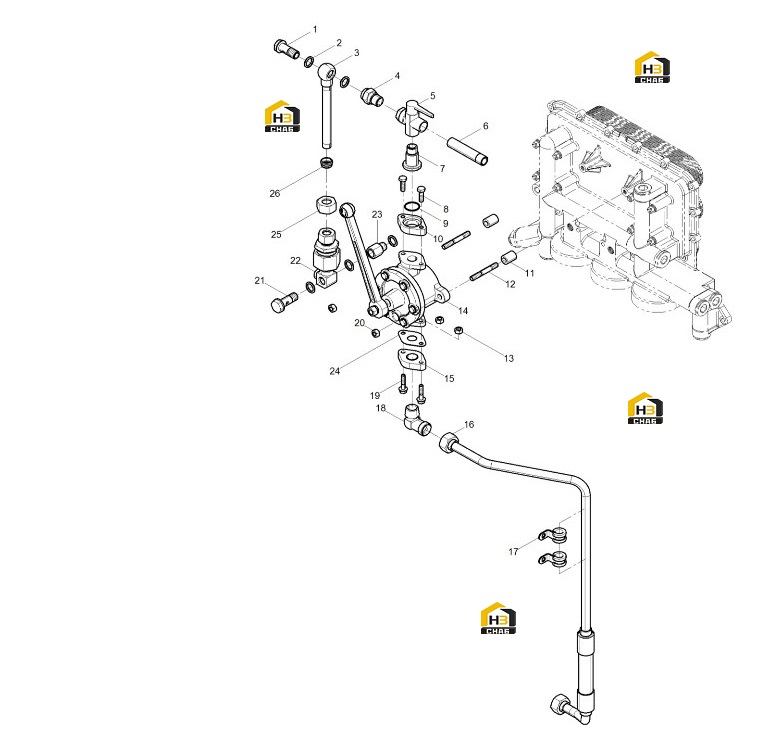

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hollow screw

Каталожный номер:16231142W

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:16232418H

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pre-lubrication pump oil pipe

Каталожный номер:16232492N

Комплект:1

Примечание:

№ на схеме:4

Наименование:Union

Каталожный номер:16231140T

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tap

Каталожный номер:77718910B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Outlet pipe

Каталожный номер:15040760C-CW

Комплект:1

Примечание:

№ на схеме:7

Наименование:Draining pump outlet connector

Каталожный номер:16230695K

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:77752040M

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:16230828E

Комплект:1

Примечание:

№ на схеме:10

Наименование:Draining pump outlet flange

Каталожный номер:16230696L

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:13636780M

Комплект:2

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:16232493P

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hexagon Nut

Каталожный номер:16230849C

Комплект:2

Примечание:

№ на схеме:14

Наименование:Draining pump

Каталожный номер:77717510E-CW

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oval flange

Каталожный номер:15041750D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pre-lubrication pump oil pipe

Каталожный номер:16232494Q

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe Clamp Assembly

Каталожный номер:16230701R

Комплект:2

Примечание:
