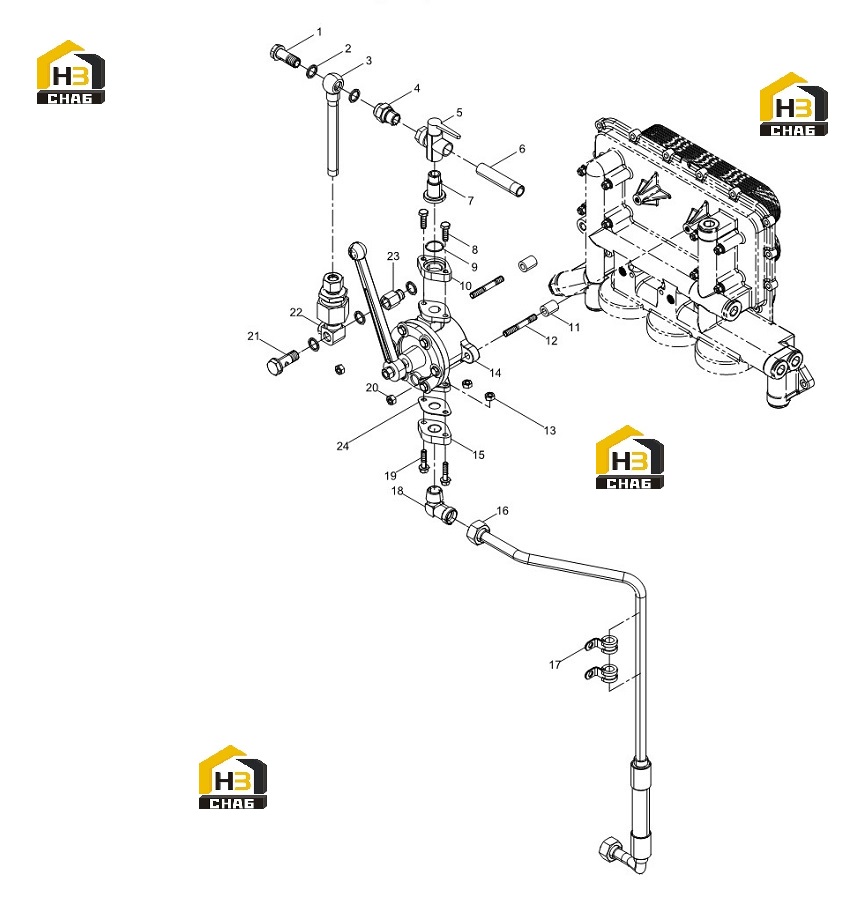

Насос дренажный

← Насос масляный с крепежными болтами Фильтр масляный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:331004000300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembled Sealing Washer

Каталожный номер:90014420001

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:331004000297

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint Body

Каталожный номер:331004000296

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve Core

Каталожный номер:77718910B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:15040760C

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe Joint

Каталожный номер:1000120356

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Head Bolt

Каталожный номер:90003802444

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:9000000462

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:1000126238

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pad

Каталожный номер:13636780M

Комплект:2

Примечание:

№ на схеме:12

Наименование:Double End Stud

Каталожный номер:9000000315

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hexagon Nut

Каталожный номер:90003871248

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hand oil pump assembly

Каталожный номер:77717510E

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange

Каталожный номер:15041750D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:1000161476

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe Clamp Assembly

Каталожный номер:1000181009

Комплект:2

Примечание:

№ на схеме:18

Наименование:Joint Body

Каталожный номер:77729650A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon flange bolt, heavy series

Каталожный номер:90011400039

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hexagon Nuts, Style 1

Каталожный номер:90003871308

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:1000940096

Комплект:1

Примечание:

№ на схеме:22

Наименование:Non-return Valve

Каталожный номер:331004000056

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon Screw Plug

Каталожный номер:331004000236

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:11204940H

Комплект:1

Примечание:
