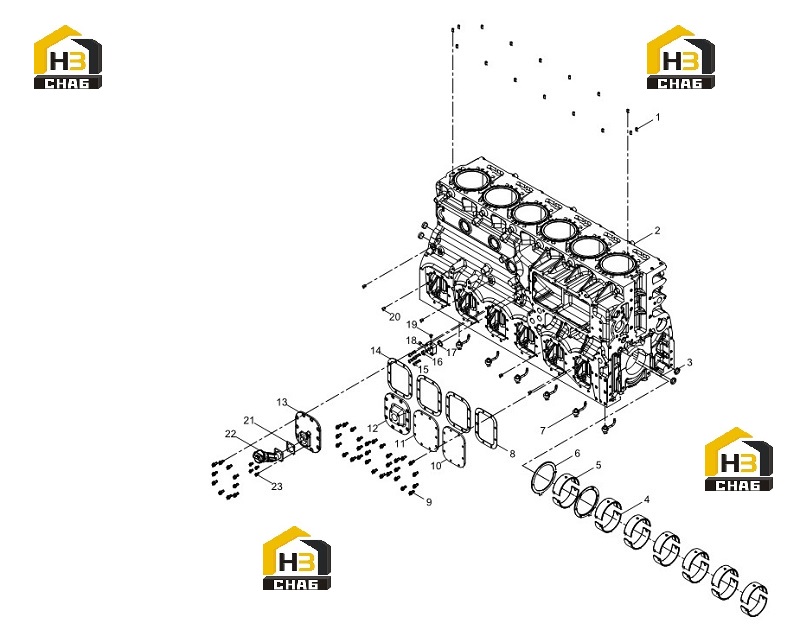

Блок цилиндров

← Генератор Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Parallel Pin

Каталожный номер:90015210006

Комплект:16

Примечание:

№ на схеме:2

Наименование:crankcase pre-assembly

Каталожный номер:331001000223

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bowl Plug

Каталожный номер:331001000378

Комплект:4

Примечание:

№ на схеме:4

Наименование:Main Bearing Lower Shell

Каталожный номер:331001000364

Комплект:7

Примечание:

№ на схеме:5

Наименование:Main Bearing Upper Shell

Каталожный номер:331001000363

Комплект:7

Примечание:

№ на схеме:6

Наименование:Thrust Plate Set

Каталожный номер:331001000211

Комплект:2

Примечание:

№ на схеме:7

Наименование:Piston Nozzle Set

Каталожный номер:331001000785

Комплект:6

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:331001000168

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420022

Комплект:39

Примечание:

№ на схеме:10

Наименование:Handhole Cover

Каталожный номер:331001000165

Комплект:1

Примечание:

№ на схеме:11

Наименование:Handhole Cover

Каталожный номер:331001000164

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Filter Seat Set

Каталожный номер:331001000452

Комплект:1

Примечание:

№ на схеме:13

Наименование:Handhole Cover

Каталожный номер:1001357513

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:331001000167

Комплект:3

Примечание:

№ на схеме:15

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050036

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hexagon Taper Screw Plug

Каталожный номер:11114710G

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:90017510009

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sensor Seat

Каталожный номер:330211000026

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon Taper Screw Plug

Каталожный номер:77701850H

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pulling Rivet

Каталожный номер:610800010023

Комплект:5

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:612600013956

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil Filling Tube Assembly

Каталожный номер:612600015335

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon Flange Bolt

Каталожный номер:9000000719

Комплект:4

Примечание:
