Труба водовыпускная

Труба водовыпускная

← Насос водяной Термостат →

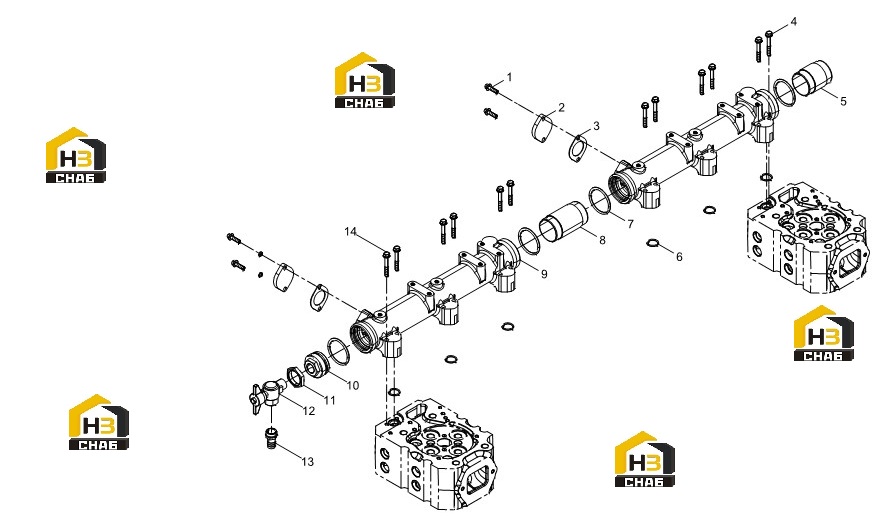

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon Flange Bolt
Каталожный номер:9000000075
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange
Каталожный номер:15032090D
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gasket
Каталожный номер:14031820D
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon flange bolt, heavy series
Каталожный номер:90011400010
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Water Pipe Connector
Каталожный номер:331001000148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:331001000463
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:90017510050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Water Pipe
Каталожный номер:15032350L
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Water-outlet Pipe
Каталожный номер:331003000486
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Conversion Adapter
Каталожный номер:331003000646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Thin Nut for Connector
Каталожный номер:1000593609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Valve Core
Каталожный номер:77736060S
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe Joint
Каталожный номер:15035710N
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon flange bolt, heavy series
Каталожный номер:90011400047
Комплект:2
Примечание:
