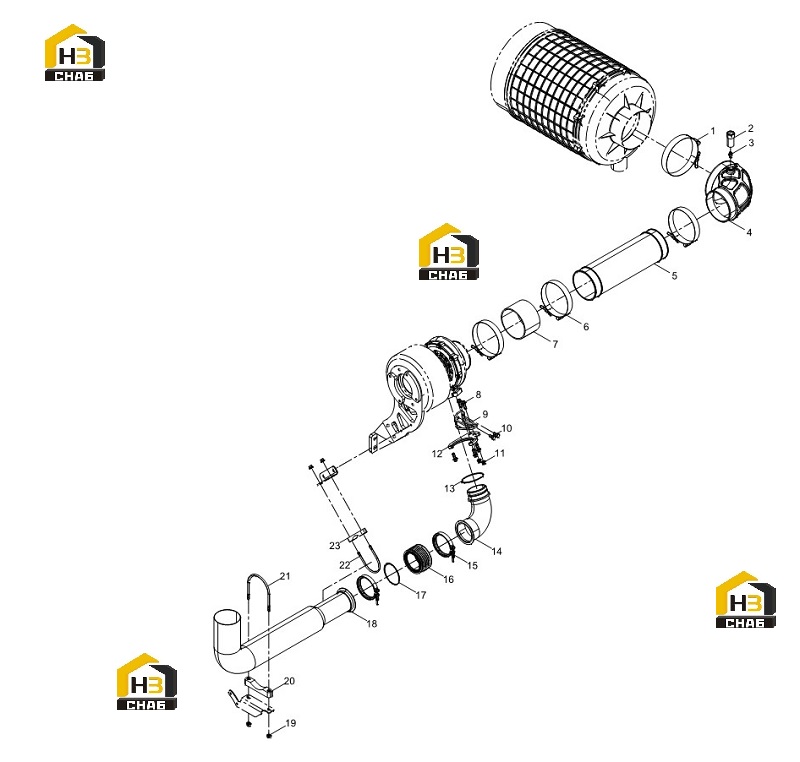

Патрубки компрессора

← Турбокомпрессор Воздухозаборник с креплением →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:612600115560

Комплект:1

Примечание:

№ на схеме:2

Наименование:Intake Resistance Alarm

Каталожный номер:1000644232

Комплект:1

Примечание:

№ на схеме:3

Наименование:Transition joint

Каталожный номер:612600115282

Комплект:1

Примечание:

№ на схеме:4

Наименование:Intake Connecting Pipe

Каталожный номер:330208000135

Комплект:1

Примечание:

№ на схеме:5

Наименование:Intake Connecting Pipe

Каталожный номер:330208000124

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:X6231.118W

Комплект:3

Примечание:

№ на схеме:7

Наименование:Air Connecting Rubber Pipe

Каталожный номер:330208000139

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430017

Комплект:5

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:330208000141

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:612630110411

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hexagon Flange Nut

Каталожный номер:90012290002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:330208000144

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:90017550015

Комплект:1

Примечание:

№ на схеме:14

Наименование:Inter- cooler Air Pipe

Каталожный номер:330208000126

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:X6209.104

Комплект:2

Примечание:

№ на схеме:16

Наименование:Expansion Pipe

Каталожный номер:330208000127

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-Ring

Каталожный номер:90017550021

Комплект:1

Примечание:

№ на схеме:18

Наименование:Inter-cooler Air Pipe Assembly

Каталожный номер:330208000366

Комплект:1

Примечание:

№ на схеме:19

Наименование:Prevailing Torque Type Hexagon Nut with Flange

Каталожный номер:612600061719

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pad

Каталожный номер:330208000303

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:330208000300

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:612600120276

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pad

Каталожный номер:330208000230

Комплект:1

Примечание:
