Вал коленчатый в сборе

← Вал коленчатый Маховик →

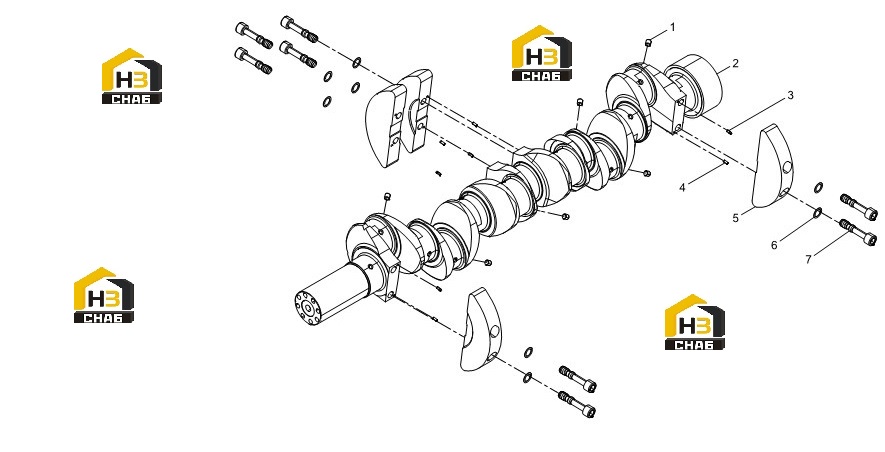

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw Plug

Каталожный номер:13605340N

Комплект:6

Примечание:

№ на схеме:2

Наименование:Crankshaft

Каталожный номер:15020720V

Комплект:1

Примечание:

№ на схеме:3

Наименование:Diamond Pin

Каталожный номер:X6231.296W

Комплект:4

Примечание:

№ на схеме:4

Наименование:Parallel Pin

Каталожный номер:X6231.295W

Комплект:4

Примечание:

№ на схеме:5

Наименование:Counterweight

Каталожный номер:13508010V

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:15020310Z

Комплект:8

Примечание:

№ на схеме:7

Наименование:Counterweight Fixing Bolt

Каталожный номер:15020300N

Комплект:8

Примечание:
