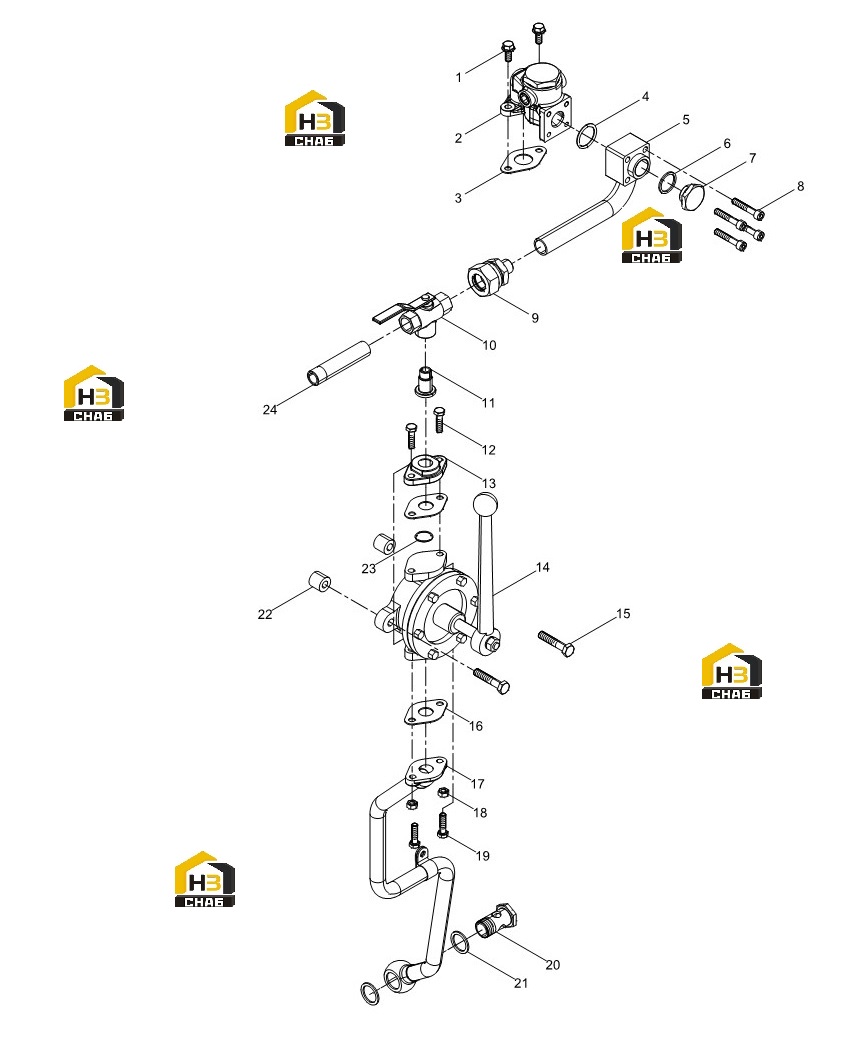

Насос масляный ручной

← Насос масляный Соединение труб →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400002

Комплект:2

Примечание:

№ на схеме:2

Наименование:Non-return Valve

Каталожный номер:13583790P

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:13614100K

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:90017510013

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:15041260W

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:77707780D

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw Plug

Каталожный номер:13601280A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013550012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pipe Joint

Каталожный номер:77718890E

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve Core

Каталожный номер:77718910B

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe Joint

Каталожный номер:1000120356

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon Head Bolt

Каталожный номер:90011350076

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flange

Каталожный номер:1000126238

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hand oil pump assembly

Каталожный номер:77717510E

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Head Bolt

Каталожный номер:90011350087

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:11204940H

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:1000664623

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon Nut

Каталожный номер:90003871248

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hexagon Head Bolt

Каталожный номер:90003802444

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:77720280Q

Комплект:1

Примечание:

№ на схеме:21

Наименование:Assembled Sealing Washer

Каталожный номер:13034050

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:15041240Z

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:9000000462

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pre-luburicationg Pump Oil Pipe

Каталожный номер:15040760C

Комплект:1

Примечание:
