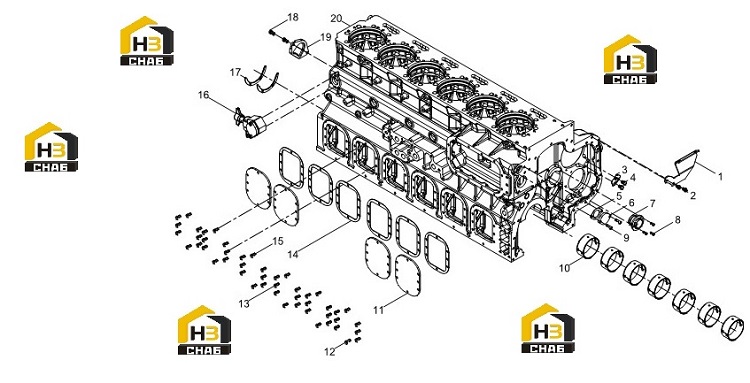

Блок цилиндров

← Генератор Узел блока цилиндров двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inter-cool Pipe Bracket

Каталожный номер:330208000170

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430040

Комплект:2

Примечание:

№ на схеме:3

Наименование:Indicator

Каталожный номер:15052030C

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hexagon head bolt

Каталожный номер:90011270108

Комплект:2

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:14031820D

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:15032090D

Комплект:1

Примечание:

№ на схеме:7

Наименование:Camshaft Bush

Каталожный номер:330201000102

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Flange Bolt

Каталожный номер:1000428092S

Комплект:3

Примечание:

№ на схеме:9

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050036

Комплект:2

Примечание:

№ на схеме:10

Наименование:Main Bearing Group

Каталожный номер:15510670Z

Комплект:7

Примечание:

№ на схеме:11

Наименование:Handhole Cover

Каталожный номер:13501200S

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hexagon flange bolt, heavy series

Каталожный номер:90011400058

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon Head Bolt

Каталожный номер:90003802443

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:13501131S

Комплект:6

Примечание:

№ на схеме:15

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400008

Комплект:43

Примечание:

№ на схеме:16

Наименование:Water Draining Valve

Каталожный номер:M03M022B1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Thrust Plate

Каталожный номер:15011780C

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hexagon Flange Bolt

Каталожный номер:9000000734

Комплект:2

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:13501370C

Комплект:1

Примечание:

№ на схеме:20

Наименование:Engine Block Subassembly

Каталожный номер:330201000228

Комплект:1

Примечание:
