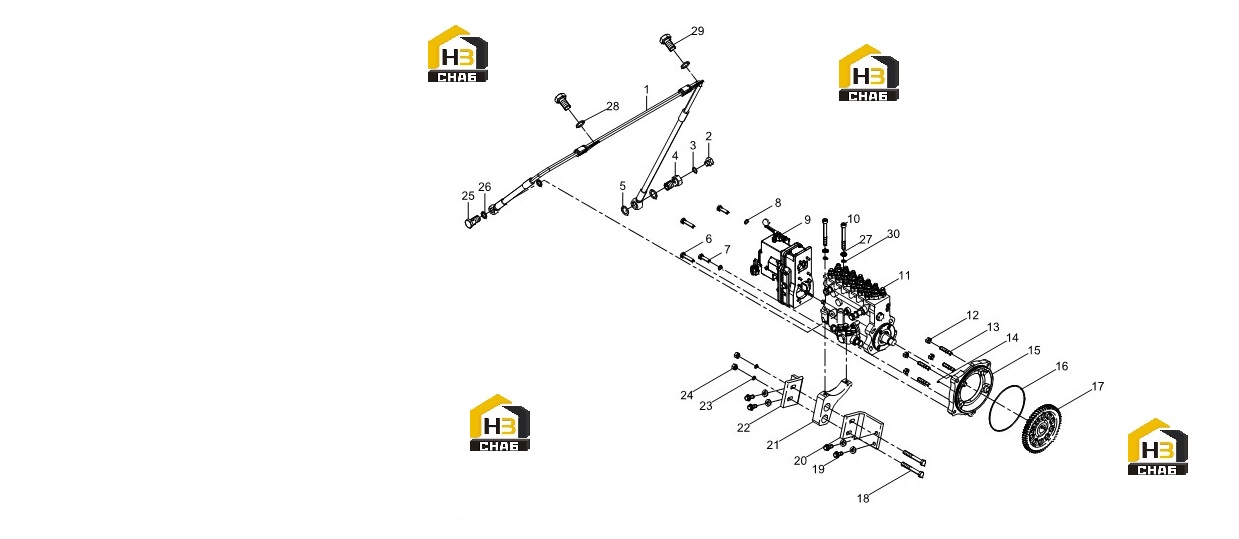

Крепление топливного насоса

← Вентилятор в сборе Форсунка топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel injection pump Oil pipe assembly

Каталожный номер:612630080249

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hexagon plug

Каталожный номер:90003962014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing Washer

Каталожный номер:90003098010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:612600083019

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing Washer

Каталожный номер:90003098015

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hexagon Head Bolt

Каталожный номер:90003802542S

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hexagon Head Bolt

Каталожный номер:90003802532S

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring Washer

Каталожный номер:90003931122

Комплект:2

Примечание:

№ на схеме:9

Наименование:Electromagnetic Actuator

Каталожный номер:1000943160

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:90013050028

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fuel Injection Pump

Каталожный номер:1000943171

Комплект:1

Примечание:

№ на схеме:12

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90003888452

Комплект:4

Примечание:

№ на схеме:13

Наименование:Double End Stud

Каталожный номер:90003813537S

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:612639000065

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel Injection Pump Flange

Каталожный номер:612700030018

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel Injection Pump Flange Rubber Ring

Каталожный номер:612700030010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel Injection Pump Gear

Каталожный номер:612700030017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon Head Bolt

Каталожный номер:90003802561

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430008

Комплект:4

Примечание:

№ на схеме:20

Наименование:Right bracket

Каталожный номер:612630080180

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:612630080179

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket (left)

Каталожный номер:612630080178

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plain Washer

Каталожный номер:90014040008

Комплект:8

Примечание:

№ на схеме:24

Наименование:Hexagon Nuts, Style 1

Каталожный номер:90003871305

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:612630030055

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:612600080246

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:18872339

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hexagon Head Bolt

Каталожный номер:90003802511

Комплект:2

Примечание:

№ на схеме:29

Наименование:Wave Spring Washer

Каталожный номер:90003932024

Комплект:2

Примечание:
