Группа масляных труб турбонагнетателя

Группа масляных труб турбонагнетателя

← Турбонагнетатель Кронштейн воздушного фильтра →

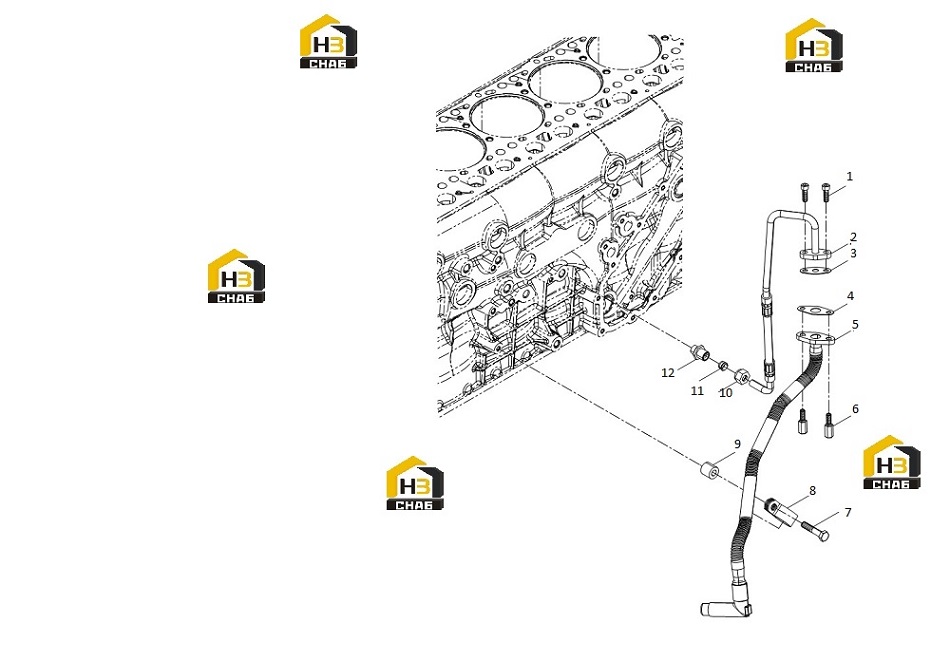

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90003862428
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Turbocharger Oil Pipe Assembly
Каталожный номер:1001050679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gasket
Каталожный номер:612600114275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Turbocharger Oil Pipe Gasket
Каталожный номер:612600115353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Turbocharger Oil Pipe Assembly
Каталожный номер:612630110580
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:61460070014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon Head Bolt
Каталожный номер:90003802437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe Clamp Assembly
Каталожный номер:612600111639
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve
Каталожный номер:612630110019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:612639000022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ferrule
Каталожный номер:1000886100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ferrule Straight Thread Elbow-body
Каталожный номер:1000879941
Комплект:1
Примечание:
