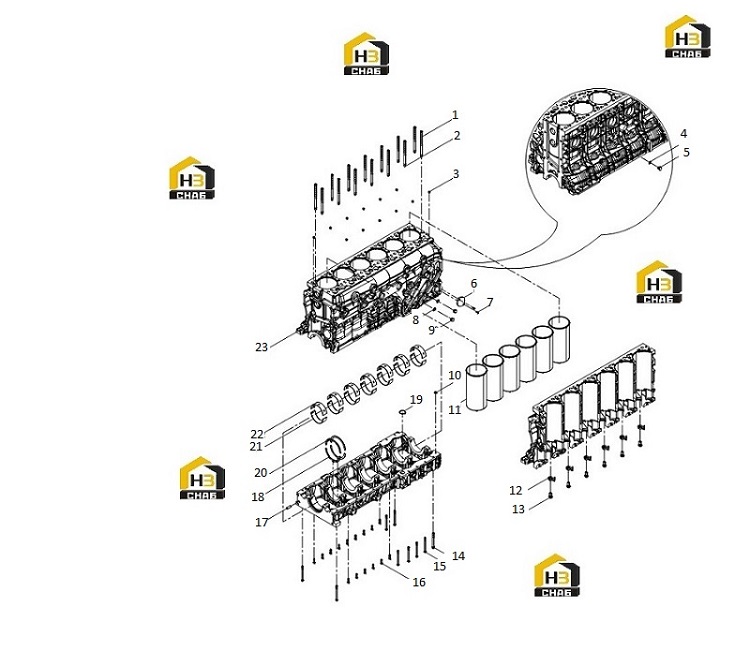

Блок двигателя

← Датчик двигателя Комплектующие блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Head Bolt

Каталожный номер:612630010069S

Комплект:10

Примечание:

№ на схеме:2

Наименование:Cylinder Head Bolt

Каталожный номер:612700010054S

Комплект:4

Примечание:

№ на схеме:3

Наименование:Parallel Pin

Каталожный номер:612639000089

Комплект:12

Примечание:

№ на схеме:4

Наименование:Sealing Washer

Каталожный номер:612600050042

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil Drain Plug

Каталожный номер:612600160226

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:612630010175

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon Head Bolt

Каталожный номер:90003802419

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sealing Washer

Каталожный номер:90003098016

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hexagon Screw Plug

Каталожный номер:90017020003

Комплект:2

Примечание:

№ на схеме:10

Наименование:Engine Block Group

Каталожный номер:612639000088

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder Liner

Каталожный номер:612700010010

Комплект:6

Примечание:

№ на схеме:12

Наименование:Piston Nozzle Assembly

Каталожный номер:612700010048

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:612700010060

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hexagon Head Bolt

Каталожный номер:90011350082

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Head Bolt

Каталожный номер:90011350085

Комплект:8

Примечание:

№ на схеме:16

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90003862428

Комплект:15

Примечание:

№ на схеме:17

Наименование:Parallel Pin

Каталожный номер:612639000034

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lower Thrust Plate

Каталожный номер:612630010630

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:612630010107

Комплект:1

Примечание:

№ на схеме:20

Наименование:Upper Thrust Plate

Каталожный номер:612630010629

Комплект:2

Примечание:

№ на схеме:21

Наименование:Main Bearing Lower Shell

Каталожный номер:612700010150

Комплект:7

Примечание:

№ на схеме:22

Наименование:Main Bearing Upper Shell

Каталожный номер:612630010591

Комплект:7

Примечание:

№ на схеме:23

Наименование:Cylinder Block Preassembly

Каталожный номер:612700010037

Комплект:1

Примечание:
