Охладитель промежуточный в сборе

Охладитель промежуточный в сборе

← Патрубки масляные турбокомпрессора Радиатор →

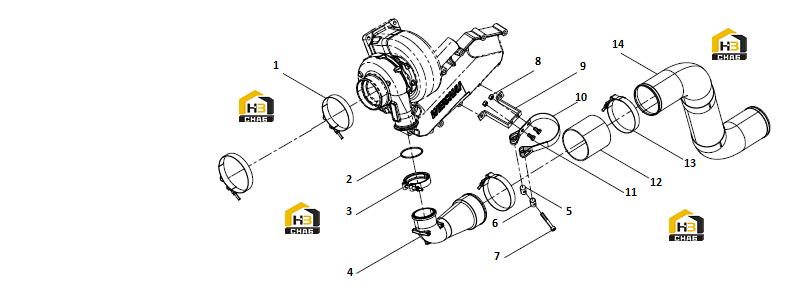

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:612600114944
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:612600114944
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal Ring
Каталожный номер:190320035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal Ring
Каталожный номер:190320035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:61560110226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:61560110226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Intake Connecting Pipe
Каталожный номер:612700120001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Intake Connecting Pipe
Каталожный номер:612700120001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tension pin
Каталожный номер:1700550013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tension pin
Каталожный номер:1700550013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Locking Pin
Каталожный номер:209190017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Locking Pin
Каталожный номер:209190017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90003862462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Inner Hexagon Socket Head Cap Screw
Каталожный номер:90003862462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Prevailing Torque Type All-metal Hexagon Nut
Каталожный номер:90003888451
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Prevailing Torque Type All-metal Hexagon Nut
Каталожный номер:90003888451
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Inter-cool Pipe Bracket
Каталожный номер:612700120009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Inter-cool Pipe Bracket
Каталожный номер:612700120009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp Strip
Каталожный номер:61560110021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp Strip
Каталожный номер:61560110021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon Head Bolt
Каталожный номер:90003802415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon Head Bolt
Каталожный номер:90003802415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Air Connecting Rubber Pipe
Каталожный номер:612600111068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Air Connecting Rubber Pipe
Каталожный номер:612600111068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:612600112233
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:612600112233
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Inter-cooler Air Pipe Assembly
Каталожный номер:612700120004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Inter-cooler Air Pipe Assembly
Каталожный номер:612700120004
Комплект:1
Примечание:
