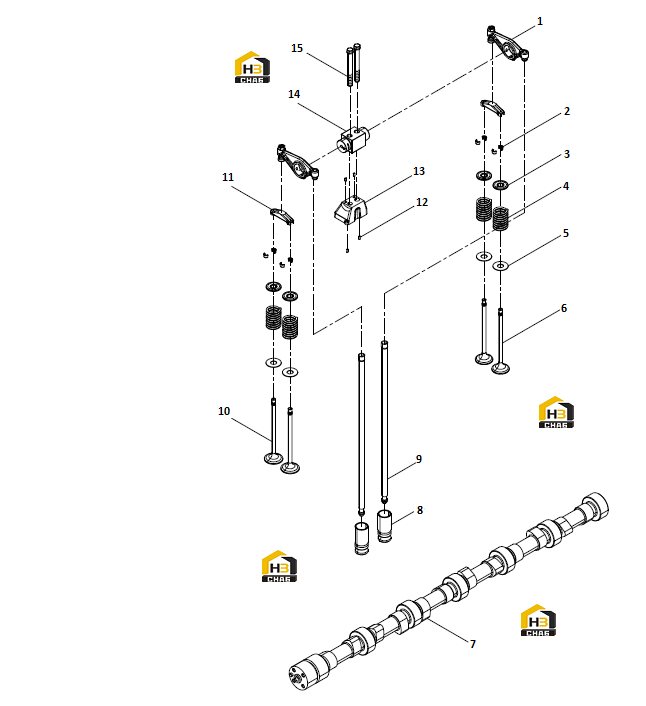

Механизм клапанный

← Крышка головки блока цилиндров Коромысло клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve rocker arm

Каталожный номер:1000495389

Комплект:12

Примечание:

№ на схеме:1

Наименование:Valve rocker arm

Каталожный номер:1000495389

Комплект:12

Примечание:

№ на схеме:2

Наименование:Valve Collet

Каталожный номер:612630050015

Комплект:48

Примечание:

№ на схеме:2

Наименование:Valve Collet

Каталожный номер:612630050015

Комплект:48

Примечание:

№ на схеме:3

Наименование:Valve Spring Top Retainer

Каталожный номер:612630050014

Комплект:24

Примечание:

№ на схеме:3

Наименование:Valve Spring Top Retainer

Каталожный номер:612630050014

Комплект:24

Примечание:

№ на схеме:4

Наименование:Valve Spring

Каталожный номер:612630050005

Комплект:24

Примечание:

№ на схеме:4

Наименование:Valve Spring

Каталожный номер:612630050005

Комплект:24

Примечание:

№ на схеме:5

Наименование:Valve Spring Bottom Retainer

Каталожный номер:612630050019

Комплект:24

Примечание:

№ на схеме:5

Наименование:Valve Spring Bottom Retainer

Каталожный номер:612630050019

Комплект:24

Примечание:

№ на схеме:6

Наименование:Exhaust Valve

Каталожный номер:612630050002

Комплект:12

Примечание:

№ на схеме:6

Наименование:Exhaust Valve

Каталожный номер:612630050002

Комплект:12

Примечание:

№ на схеме:7

Наименование:Camshaft Assembly

Каталожный номер:612630050061

Комплект:1

Примечание:

№ на схеме:7

Наименование:Camshaft Assembly

Каталожный номер:612630050061

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tappet

Каталожный номер:612630050100

Комплект:12

Примечание:

№ на схеме:8

Наименование:Tappet

Каталожный номер:612630050100

Комплект:12

Примечание:

№ на схеме:9

Наименование:Push Rod

Каталожный номер:612700050001

Комплект:12

Примечание:

№ на схеме:9

Наименование:Push Rod

Каталожный номер:612700050001

Комплект:12

Примечание:

№ на схеме:10

Наименование:Intake Valve

Каталожный номер:612630050001

Комплект:12

Примечание:

№ на схеме:10

Наименование:Intake Valve

Каталожный номер:612630050001

Комплект:12

Примечание:

№ на схеме:11

Наименование:Valve Bridge

Каталожный номер:612630050009

Комплект:12

Примечание:

№ на схеме:11

Наименование:Valve Bridge

Каталожный номер:612630050009

Комплект:12

Примечание:

№ на схеме:12

Наименование:Parallel Pin

Каталожный номер:612639000087

Комплект:24

Примечание:

№ на схеме:12

Наименование:Parallel Pin

Каталожный номер:612639000087

Комплект:24

Примечание:

№ на схеме:13

Наименование:Rocker Arm Bracket Assembly

Каталожный номер:612630050013

Комплект:6

Примечание:

№ на схеме:13

Наименование:Rocker Arm Bracket Assembly

Каталожный номер:612630050013

Комплект:6

Примечание:

№ на схеме:14

Наименование:Rocker Arm Shaft Set

Каталожный номер:612630050018

Комплект:6

Примечание:

№ на схеме:14

Наименование:Rocker Arm Shaft Set

Каталожный номер:612630050018

Комплект:6

Примечание:

№ на схеме:15

Наименование:Hexagon Head Bolt

Каталожный номер:1000271249

Комплект:12

Примечание:

№ на схеме:15

Наименование:Hexagon Head Bolt

Каталожный номер:1000271249

Комплект:12

Примечание:
