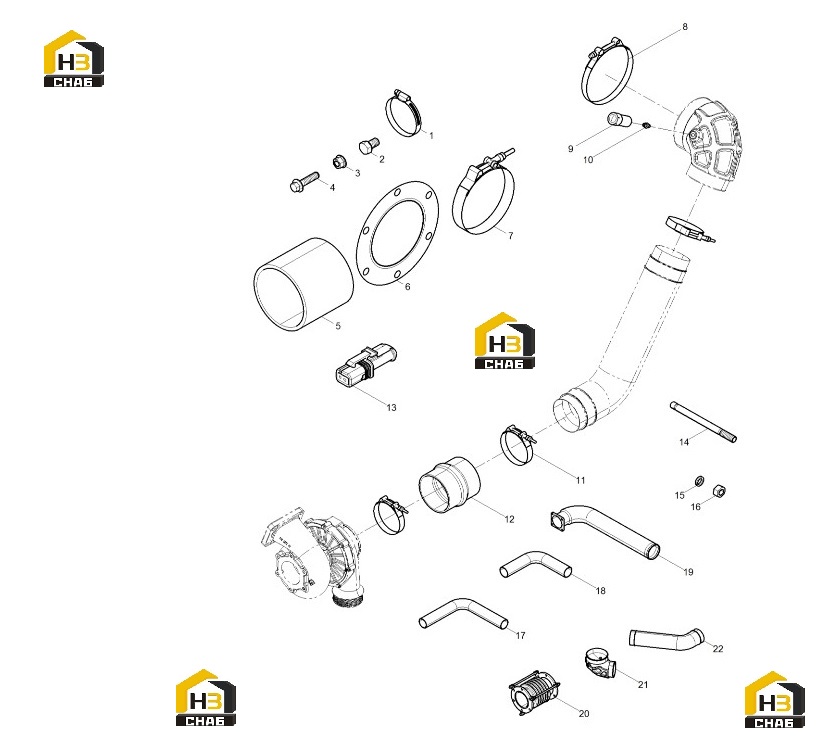

Комплект мелких деталей

← Фильтр воздушный, электрический регулятор Головка блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:16227280Y

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:16249554

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hexagon flange nut

Каталожный номер:16230656S

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hexagon flange screw

Каталожный номер:16230655R

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rubber sleeve

Каталожный номер:16232185E

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:16230020B

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:16249561

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:16232527B

Комплект:1

Примечание:

№ на схеме:9

Наименование:Differential pressure alarm

Каталожный номер:16232529D

Комплект:1

Примечание:

№ на схеме:10

Наименование:Union nut

Каталожный номер:16203820Y

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:16232298C

Комплект:3

Примечание:

№ на схеме:12

Наименование:Rubber sleeve

Каталожный номер:16232358S

Комплект:1

Примечание:

№ на схеме:13

Наименование:Electrical connector

Каталожный номер:16232569X

Комплект:2

Примечание:

№ на схеме:14

Наименование:Double end stud

Каталожный номер:16249615

Комплект:12

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:16230853G

Комплект:12

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:16230850D

Комплект:12

Примечание:

№ на схеме:17

Наименование:Rubber pipe

Каталожный номер:16232356Q

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber pipe

Каталожный номер:16232357R

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:16249493

Комплект:1

Примечание:

№ на схеме:20

Наименование:Expansion compensator

Каталожный номер:16230018Z

Комплект:1

Примечание:

№ на схеме:21

Наименование:Elbow pipe

Каталожный номер:16232188H

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe

Каталожный номер:16232330M

Комплект:1

Примечание:
