Сепаратор

← Крышка передняя Сепаратор в сборе →

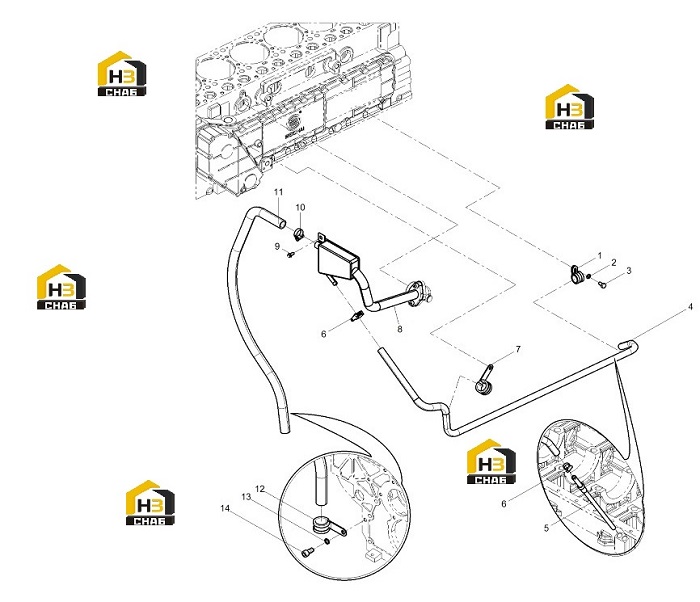

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:16230446P

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:16226790Q

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:16226110B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber pipe

Каталожный номер:16232336T

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil return pipe

Каталожный номер:16230447Q

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:16230858M

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:16252493

Комплект:1

Примечание:

№ на схеме:8

Наименование:Breather assembly

Каталожный номер:16252509

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon flange screw

Каталожный номер:16230450T

Комплект:1

Примечание:

№ на схеме:10

Наименование:Collar

Каталожный номер:16230255G

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber pipe

Каталожный номер:16232335S

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:16248847

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:16230853G

Комплект:1

Примечание:

№ на схеме:14

Наименование:CHC Screw

Каталожный номер:16230910T

Комплект:1

Примечание:
