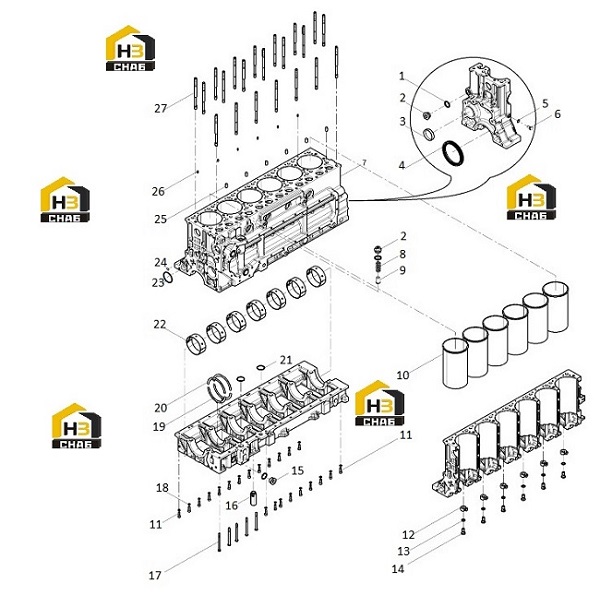

Блок цилиндров (часть 2)

← Крышка головки блока цилиндров Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:16230414E

Комплект:3

Примечание:

№ на схеме:2

Наименование:Screw plug

Каталожный номер:16230244V

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bowl plug

Каталожный номер:16230251C

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rear oil seal

Каталожный номер:16230092E

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:16208370T

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw plug

Каталожный номер:16252561

Комплект:1

Примечание:

№ на схеме:7

Наименование:Crankcase assembly

Каталожный номер:16252868

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:16230058S

Комплект:1

Примечание:

№ на схеме:9

Наименование:Relief valve

Каталожный номер:16230059T

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder liner

Каталожный номер:16230415F

Комплект:6

Примечание:

№ на схеме:11

Наименование:CHC Screw

Каталожный номер:16226220W

Комплект:22

Примечание:

№ на схеме:12

Наименование:Piston nozzle

Каталожный номер:16230416G

Комплект:6

Примечание:

№ на схеме:13

Наименование:Copper gasket

Каталожный номер:16227450H

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hollow screw

Каталожный номер:16227440X

Комплект:6

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:16230419K

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relief valve

Каталожный номер:16230391E

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:16226210K

Комплект:5

Примечание:

№ на схеме:18

Наименование:Seft-locking washer

Каталожный номер:16230022D

Комплект:22

Примечание:

№ на схеме:19

Наименование:Lower thrust plate

Каталожный номер:16230422N

Комплект:2

Примечание:

№ на схеме:20

Наименование:Upper thrust plate

Каталожный номер:16230420L

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:16230421M

Комплект:2

Примечание:

№ на схеме:22

Наименование:Main bearings set

Каталожный номер:16230163G

Комплект:7

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:16230436D

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:16230435C

Комплект:1

Примечание:

№ на схеме:25

Наименование:Dowel pin

Каталожный номер:16230386Z

Комплект:6

Примечание:

№ на схеме:26

Наименование:Spring pin

Каталожный номер:16230228C

Комплект:6

Примечание:

№ на схеме:27

Наименование:Special screw

Каталожный номер:16230428V

Комплект:21

Примечание:
