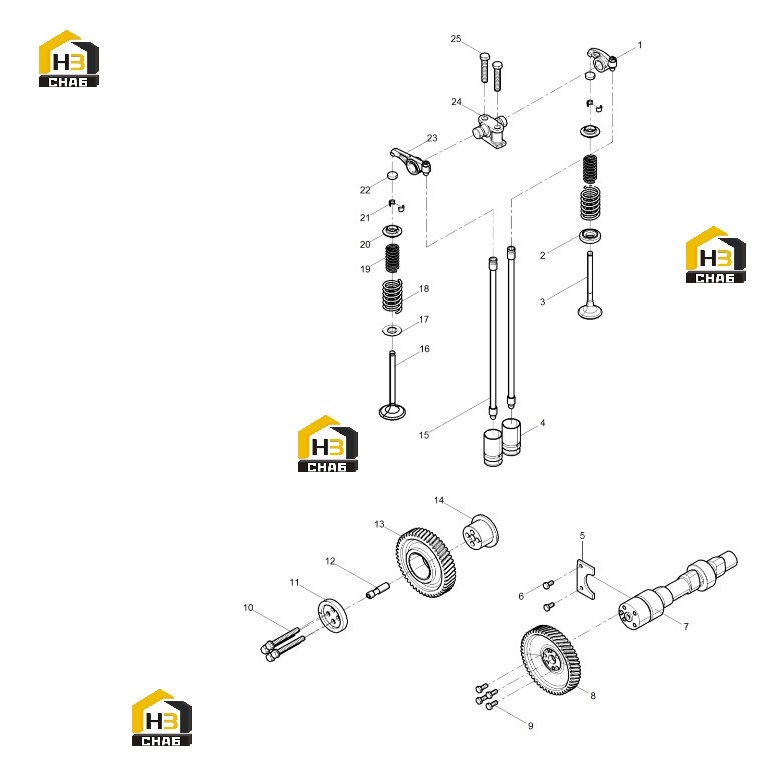

Механизм клапанный

← Вал распределительный Коромысло впускное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust rocker arm assembly

Каталожный номер:16230482D

Комплект:6

Примечание:

№ на схеме:2

Наименование:Valve spring bottom retainer

Каталожный номер:16230105T

Комплект:6

Примечание:

№ на схеме:3

Наименование:Exhaust valve

Каталожный номер:16230293Y

Комплект:6

Примечание:

№ на схеме:4

Наименование:Tappet

Каталожный номер:16230112B

Комплект:12

Примечание:

№ на схеме:5

Наименование:Stop plate

Каталожный номер:16230046E

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:77752000T

Комплект:2

Примечание:

№ на схеме:7

Наименование:Camshaft assembly

Каталожный номер:16230484F

Комплект:1

Примечание:

№ на схеме:8

Наименование:Time gear

Каталожный номер:16230044C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon flange screw

Каталожный номер:16230483E

Комплект:4

Примечание:

№ на схеме:10

Наименование:Hexagon flange screw

Каталожный номер:16230148Q

Комплект:4

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:16230486H

Комплект:1

Примечание:

№ на схеме:12

Наименование:Idler gear shaft

Каталожный номер:16230147P

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler gear

Каталожный номер:16230146N

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idler gear hub

Каталожный номер:16230145M

Комплект:1

Примечание:

№ на схеме:15

Наименование:Push rod

Каталожный номер:16230487J

Комплект:12

Примечание:

№ на схеме:16

Наименование:Intake valve

Каталожный номер:16230294Z

Комплект:6

Примечание:

№ на схеме:17

Наименование:Spring base

Каталожный номер:16230041Z

Комплект:6

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:16230110Z

Комплект:12

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:16230109Y

Комплект:12

Примечание:

№ на схеме:20

Наименование:Valve spring top retainer

Каталожный номер:16230114D

Комплект:12

Примечание:

№ на схеме:21

Наименование:Valve collet

Каталожный номер:16230111A

Комплект:24

Примечание:

№ на схеме:22

Наименование:Valve cap

Каталожный номер:16230488K

Комплект:12

Примечание:

№ на схеме:23

Наименование:Intake rocker arm assembly

Каталожный номер:16230489L

Комплект:6

Примечание:

№ на схеме:24

Наименование:Rocker arm bracket

Каталожный номер:16230045D

Комплект:6

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:16230206D

Комплект:12

Примечание:
